Зачем контролировать температуру клеевого бака
Клеевые составы на основе ЭВА, полиолефинов и реактивных полиуретанов обладают узким «рабочим окном» вязкости. Отклонение от технологической карты даже на 5–7 °C приводит к изменению реологических свойств: расплав либо не успевает растекаться по субстрату, либо деградирует с образованием кокса и геля. Именно поэтому измерение температуры в баке — не формальность, а базовая переменная процесса.
Парадокс в том, что нагревательные элементы и терморегуляторы сами по себе не дают гарантии стабильности. Градиент между зоной нагрева и объёмом расплава, тепловые потери через стенки, циклический разбор клея — всё это создаёт динамику, которую фиксирует только правильно установленный датчик. Без него оператор работает «на ощупь», а качество клеевого шва превращается в лотерею.
Выбор типа сенсора: термопара, RTD или термистор
Для клеевых ванн и плавильных баков чаще всего применяют термопары типа J и K, а также платиновые RTD (PT100/PT1000). Термопары дешевле, выдерживают высокие температуры до 400 °C, но требуют холодного спая и компенсации. RTD точнее и линейнее, однако чувствительны к вибрации и дороже в исполнении с защитной гильзой из нержавейки.
Термисторы с отрицательным ТКС хороши в диапазоне до 150 °C — их часто ставят в настольные клеевые станции. Для промышленных баков объёмом от 5 литров рациональнее комбинировать: основной контур на RTD, а резервный на термопаре. Это даёт взаимный контроль и позволяет выявить дрейф одного из каналов до того, как партия клея уйдёт в брак.
Точки монтажа и глубина погружения

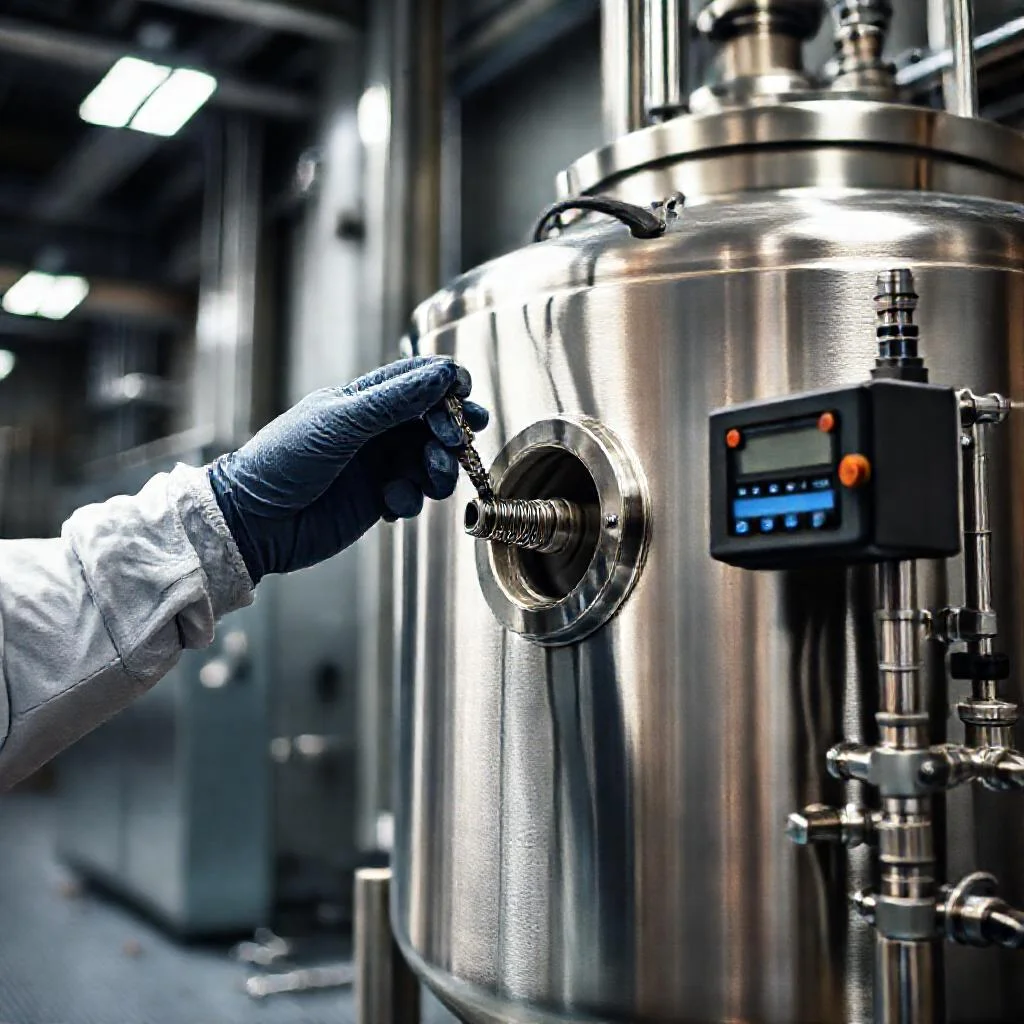

Одно из главных заблуждений — размещать зонд вблизи нагревателя, чтобы «реагировал быстрее». На самом деле вблизи ТЭНа температура завышена, и система недогревает массив расплава. Гильзу устанавливают в средней по высоте зоне бака, отступив от днища и стенок на 15–20 % внутреннего диаметра, чтобы попасть в зону установившегося теплового потока.
Глубина погружения защитной гильзы должна быть не менее десятикратного диаметра самого зонда — это классическое правило, исключающее отвод тепла по корпусу (эффект «теплового моста»). Для реактивных клеев в схему добавляют второй сенсор у дна, потому что там скапливается холодный, ещё не расплавленный материал.
- Основной зонд — в центре рабочего объёма, на глубине ⅓ от поверхности
- Дублирующий — у зоны подачи или сливного патрубка
- Точка холодного спая термопары — вне зоны теплового излучения
- Защитная гильза — из стали 12Х18Н10Т или 316L, с коническим наконечником
Термопаста, изоляция и защита от помех
Даже прецизионный сенсор теряет смысл, если между гильзой и спаем есть воздушный зазор. Используйте термопасту с рабочей температурой на 30–40 °C выше максимальной температуры процесса, а не «универсальную» силиконовую. Паста обновляется при каждой переустановке — это дешёвый способ сохранить точность.
Сигнальные линии прокладывают экранированной витой парой, экран заземляют только со стороны контроллера. Рядом с инверторами и частотниками ставят помехоподавляющие фильтры. Для термопар обязательно применяют компенсационные провода того же типа, что и сам датчик, — медь вместо них даёт погрешность в единицы градусов.
Температура в баке — это не цифра на дисплее. Это распределение, живущее во времени и пространстве, и датчик лишь фиксирует одну точку этого распределения.
Калибровка, поверка и обслуживание контура
Первый запуск начинают с холодной калибровки: сверяют показания контура с эталонным термометром в контрольных точках 80, 120, 160 и 180 °C. Вводят поправки в контроллер, а не «на глаз» в уставки. После этого выполняют тепловое картирование бака — несколько замеров в разных зонах при стабильном нагреве.
Регламент обслуживания включает очистку гильзы от нагара, проверку сопротивления изоляции, протяжку клемм и обновление термопасты. Интервал между поверками обычно составляет 12 месяцев, но для интенсивной эксплуатации его сокращают до 6 месяцев. Такая дисциплина выявляет деградацию сенсора задолго до того, как она отразится на потребительских свойствах продукции.
Сравнительные параметры датчиков температуры для клеевого бака
| Тип сенсора | Диапазон применения | Преимущества | Ограничения | Рекомендуемое применение |
|---|---|---|---|---|
| Термопара типа J и K | до 400 °C | Дешевле, выдерживают высокие температуры | Требуют холодного спая и компенсации | Резервный контур для промышленных баков объёмом от 5 литров |
| Платиновые RTD (PT100/PT1000) | — | Точнее и линейнее | Чувствительны к вибрации, дороже в исполнении с защитной гильзой из нержавейки | Основной контур для промышленных баков объёмом от 5 литров |
| Термисторы с отрицательным ТКС | до 150 °C | Хороши в указанном диапазоне | — | Настольные клеевые станции |
Параметры монтажа датчиков температуры на баке клея
| Параметр | Значение / требование |
|---|---|
| Зона установки гильзы по высоте бака | Средняя по высоте зона бака |
| Отступ от днища и стенок | 15–20 % внутреннего диаметра |
| Минимальная глубина погружения защитной гильзы | Не менее десятикратного диаметра самого зонда |
| Положение основного зонда | В центре рабочего объёма, на глубине ⅓ от поверхности |
| Положение дублирующего зонда | У зоны подачи или сливного патрубка |
| Дополнительный сенсор для реактивных клеев | Второй сенсор у дна |
| Точка холодного спая термопары | Вне зоны теплового излучения |
| Материал защитной гильзы | Сталь 12Х18Н10Т или 316L, с коническим наконечником |
Требования к термопасте, изоляции и защите от помех
| Элемент | Требование |
|---|---|
| Термопаста | Рабочая температура на 30–40 °C выше максимальной температуры процесса; обновляется при каждой переустановке |
| Сигнальные линии | Экранированная витая пара; экран заземляют только со стороны контроллера |
| Помехоподавление | Помехоподавляющие фильтры рядом с инверторами и частотниками |
| Компенсационные провода для термопар | Того же типа, что и сам датчик; медь вместо них даёт погрешность в единицы градусов |
Калибровка, поверка и обслуживание контура
| Операция | Параметры / регламент |
|---|---|
| Холодная калибровка — контрольные точки | 80, 120, 160 и 180 °C |
| Порядок ввода поправок | В контроллер, а не «на глаз» в уставки |
| Тепловое картирование бака | Несколько замеров в разных зонах при стабильном нагреве |
| Регламент обслуживания | Очистка гильзы от нагара, проверка сопротивления изоляции, протяжка клемм, обновление термопасты |
| Интервал между поверками (стандартный) | 12 месяцев |
| Интервал между поверками (интенсивная эксплуатация) | 6 месяцев |
Частые вопросы по установке датчиков температуры на бак клея
Какой тип датчика температуры выбрать для клеевого бака?
Для промышленных клеевых баков чаще всего применяют термопары типа J и K и платиновые RTD (PT100/PT1000). Термопары дешевле и выдерживают до 400 °C, RTD точнее и линейнее, но дороже и чувствительны к вибрации. Термисторы подходят до 150 °C. Для баков объёмом от 5 литров рационально комбинировать: основной контур на RTD, резервный на термопаре.
Где и на какую глубину устанавливать датчик температуры в баке клея?
Гильзу устанавливают в средней по высоте зоне бака, отступив от днища и стенок на 15–20 % внутреннего диаметра. Глубина погружения защитной гильзы должна быть не менее десятикратного диаметра зонда, чтобы исключить эффект «теплового моста». Для реактивных клеев добавляют второй сенсор у дна, где скапливается холодный материал.
Нужно ли использовать термопасту при монтаже датчика?
Да. Даже прецизионный сенсор теряет точность, если между гильзой и спаем есть воздушный зазор. Используйте термопасту с рабочей температурой на 30–40 °C выше максимальной температуры процесса, а не «универсальную» силиконовую. Пасту обновляют при каждой переустановке — это дешёвый способ сохранить точность измерений.
Как защитить сигнальные линии датчика от помех?
Сигнальные линии прокладывают экранированной витой парой, экран заземляют только со стороны контроллера. Рядом с инверторами и частотниками ставят помехоподавляющие фильтры. Для термопар обязательно применяют компенсационные провода того же типа, что и сам датчик, — медь вместо них даёт погрешность в единицы градусов.
Как часто проводить калибровку и обслуживание датчиков температуры?
Первый запуск начинают с холодной калибровки по эталонному термометру в контрольных точках 80, 120, 160 и 180 °C, затем выполняют тепловое картирование бака. Регламент обслуживания включает очистку гильзы от нагара, проверку сопротивления изоляции, протяжку клемм и обновление термопасты. Интервал между поверками обычно 12 месяцев, при интенсивной эксплуатации — 6 месяцев.
