Почему точность хода каретки решает судьбу раскроя
Любой форматный или панельный станок теряет свою заявленную точность в тот момент, когда параллельный упор сбивается хотя бы на десятую долю миллиметра. Казалось бы, незначительное отклонение, но при раскрое листа ЛДСП длиной 2800 мм оно превращается в клин, из-за которого детали не стыкуются, а кромка уходит в брак. Именно поэтому калибровка направляющей — это не разовая процедура при распаковке, а регулярная практика для тех, кто дорожит репутацией.
В отличие от углового упора, который чаще используют для поперечных резов, продольная база отвечает за параллельность линии реза относительно края заготовки. Ошибка здесь накапливается каскадно: если первый рез ушел на 0,2 мм, то к пятому пропилу расхождение может достигнуть критических значений. Понимание физики движения каретки — первый шаг к стабильному результату.
Диагностика: находим скрытые люфты и перекосы
Прежде чем крутить регулировочные винты, необходимо провести честную диагностику узла. Первичная проверка начинается с визуального осмотра направляющей шины на предмет загрязнений, стружки или задиров, которые механически блокируют плавный ход. Часто причина «ухода» размеров кроется не в настройках, а в банальном препятствии, мешающем каретке прилегать к рельсу.
Далее проверяем перпендикулярность упора к плоскости пильного диска. Для этого достаточно сделать пробный рез на обрезке и замерить ширину полученной детали в начале и в конце. Разница в показаниях штангенциркуля более 0,1 мм сигнализирует о том, что требуется юстировка. Также стоит проверить люфт самой каретки: легкое покачивание из стороны в сторону недопустимо, так как оно приведет к «вилянию» при подаче материала.
Пошаговая инструкция настройки геометрии

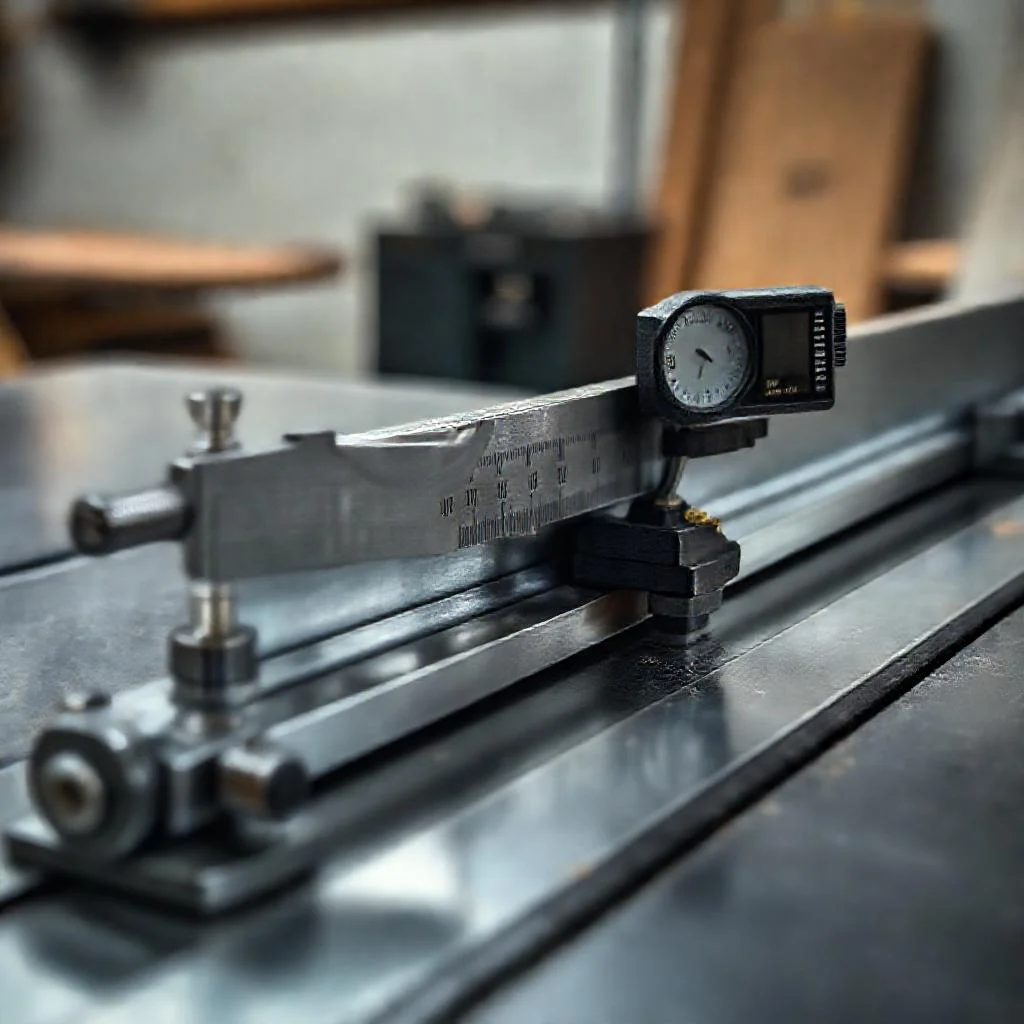

Процесс выставления параллельности требует терпения и набора точных инструментов. Забудьте про «на глаз» — используйте поверочный угольник и индикатор часового типа, если он доступен. Основная задача — добиться идеального совпадения траектории движения упора с плоскостью реза.
Алгоритм действий зависит от конструкции конкретного станка, но общий принцип един:
- Ослабьте фиксирующие болты на каретке или самом упоре, чтобы получить свободу для微 регулировки.
- Установите поверочный угольник между упором и пильным диском (или шпинделем), прижав его основание к столу.
- Аккуратно подводите упор до полного исчезновения зазора между полкой угольника и телом упора по всей длине.
- Затягивайте крепеж крест-накрест с умеренным усилием, постоянно контролируя, не сбилась ли геометрия в момент фиксации.
После механической юстировки обязательно проведите тестовый раскрой. Сделайте несколько резов на разной ширине и проверьте диагонали полученных прямоугольников — они должны быть равны. Это даст гарантию, что упор движется строго параллельно линии пиления.
Влияние состояния стола и направляющих на калибровку
Даже идеально настроенный упор не будет работать корректно на изношенном или деформированном столе. Алюминиевый профиль направляющей со временем истирается, особенно если оператор привык резко подавать тяжелые листы МДФ. Появление люфта в паре «каретка-рельс» сводит на нет все усилия по юстировке.
Если вы заметили, что после фиксации упора его все равно «ведет» при движении, проверьте состояние подшипников или роликов каретки. Иногда достаточно очистить их от налипшей смолы и пыли, чтобы вернуть плавность хода. В критических случаях требуется замена изношенных элементов, так как никакая регулировка не компенсирует механический износ.
Точность раскроя — это не характеристика станка, это дисциплина оператора и уважение к материалу.
Термическая стабильность и повторная проверка
Многие забывают, что материалы имеют свойство расширяться при нагреве. Если вы работаете в неотапливаемом цеху или рядом с источником тепла, геометрия может «поплыть» в течение смены. Например, алюминиевая направляющая длиной 3 метра при перепаде температур в 10 градусов меняет длину ощутимо, что влияет на параллельность.
Поэтому калибровку следует проводить при рабочей температуре помещения. Если станок только что занесли с мороза, дайте ему прогреться до комнатной температуры, иначе утренние замеры будут ошибочными. Регулярная проверка (раз в неделю или перед ответственным заказом) помогает вовремя заметить дрейф параметров и избежать дорогостоящих ошибок.
Профилактика и культура обслуживания оборудования
Поддержание точности параллельного упора — это комплекс мер, а не только лишь кручение винтов. Содержание направляющих в чистоте, использование смазок, не собирающих пыль, и аккуратная подача заготовок без рывков продлевают жизнь узлу. Кроме того, важно хранить инструмент для настройки в чистоте, чтобы стружка не попала под измерительные поверхности.
Ведите журнал калибровок: записывайте дату, значения отклонений и проведенные корректировки. Это поможет выявить системные проблемы, если они начнут повторяться. Профессиональный подход к настройке раскроечного центра окупается отсутствием брака и высокой скоростью выполнения заказов.
Параметры калибровки параллельного упора раскроечного станка
| Параметр / Операция | Значение / Действие | Последствие отклонения |
|---|---|---|
| Минимально допустимое отклонение упора | 0,1 мм | При раскрое ЛДСП 2800 мм образуется клин, детали не стыкуются, кромка уходит в брак |
| Критическое расхождение при пробном резе | Разница ширины детали в начале и конце более 0,1 мм | Требуется юстировка упора |
| Накопление ошибки при последовательных резах | Уход 0,2 мм на первом резе → критические значения к пятому пропилу | Каскадное накопление погрешности |
| Допустимый люфт каретки | Отсутствует (лёгкое покачивание недопустимо) | «Виляние» при подаче материала |
| Инструменты для калибровки | Поверочный угольник, индикатор часового типа, штангенциркуль | Настройка «на глаз» недопустима |
| Порядок затяжки крепежа | Крест-накрест с умеренным усилием | Смещение геометрии в момент фиксации |
| Финальная проверка геометрии | Равенство диагоналей прямоугольников после нескольких резов разной ширины | Подтверждение параллельности линии пиления |
| Длина алюминиевой направляющей (пример) | 3 метра | При перепаде температур 10 °C длина меняется ощутимо, влияя на параллельность |
| Температурный режим калибровки | Рабочая температура помещения | Замеры на непрогретом станке ошибочны |
| Периодичность проверки | Раз в неделю или перед ответственным заказом | Позволяет вовремя заметить дрейф параметров и избежать дорогостоящих ошибок |
| Меры профилактики | Чистота направляющих, смазки без сбора пыли, аккуратная подача без рывков | Продление срока службы узла |
| Журнал калибровок | Дата, значения отклонений, проведённые корректировки | Выявление системных повторяющихся проблем |
Частые вопросы по калибровке параллельного упора раскроечного станка
Как понять, что параллельный упор сбился и требует калибровки?
Сделайте пробный рез на обрезке и замерьте ширину полученной детали в начале и в конце. Если разница показаний штангенциркуля превышает 0,1 мм, упор требует юстировки. Также на проблему указывает люфт каретки при легком покачивании из стороны в сторону.
Какие инструменты нужны для настройки геометрии параллельного упора?
Понадобятся поверочный угольник, штангенциркуль и, если доступен, индикатор часового типа. Настройка «на глаз» недопустима — только точные измерительные инструменты дают гарантию правильной параллельности упора относительно плоскости реза.
Как правильно выставить параллельность упора по шагам?
Ослабьте фиксирующие болты на каретке или упоре, установите поверочный угольник между упором и пильным диском, прижав основание к столу. Подводите упор до исчезновения зазора по всей длине, затем затягивайте крепеж крест-накрест, контролируя геометрию. После этого проведите тестовый раскрой и проверьте равенство диагоналей деталей.
Почему упор «ведет» при движении даже после калибровки?
Причина чаще всего в люфте пары «каретка-рельс» из-за износа алюминиевого профиля или загрязнения подшипников и роликов. Очистка от смолы и пыли может вернуть плавность хода, но при критическом износе требуется замена изношенных элементов — регулировка не компенсирует механический износ.
Как часто нужно проводить калибровку параллельного упора?
Проверяйте упор раз в неделю или перед ответственным заказом. Калибровку следует проводить при рабочей температуре помещения: если станок занесли с мороза, дайте ему прогреться, так как температурные перепады влияют на геометрию направляющих и искажают замеры.
