Физика процесса: почему вакуум работает там, где бессильны тиски

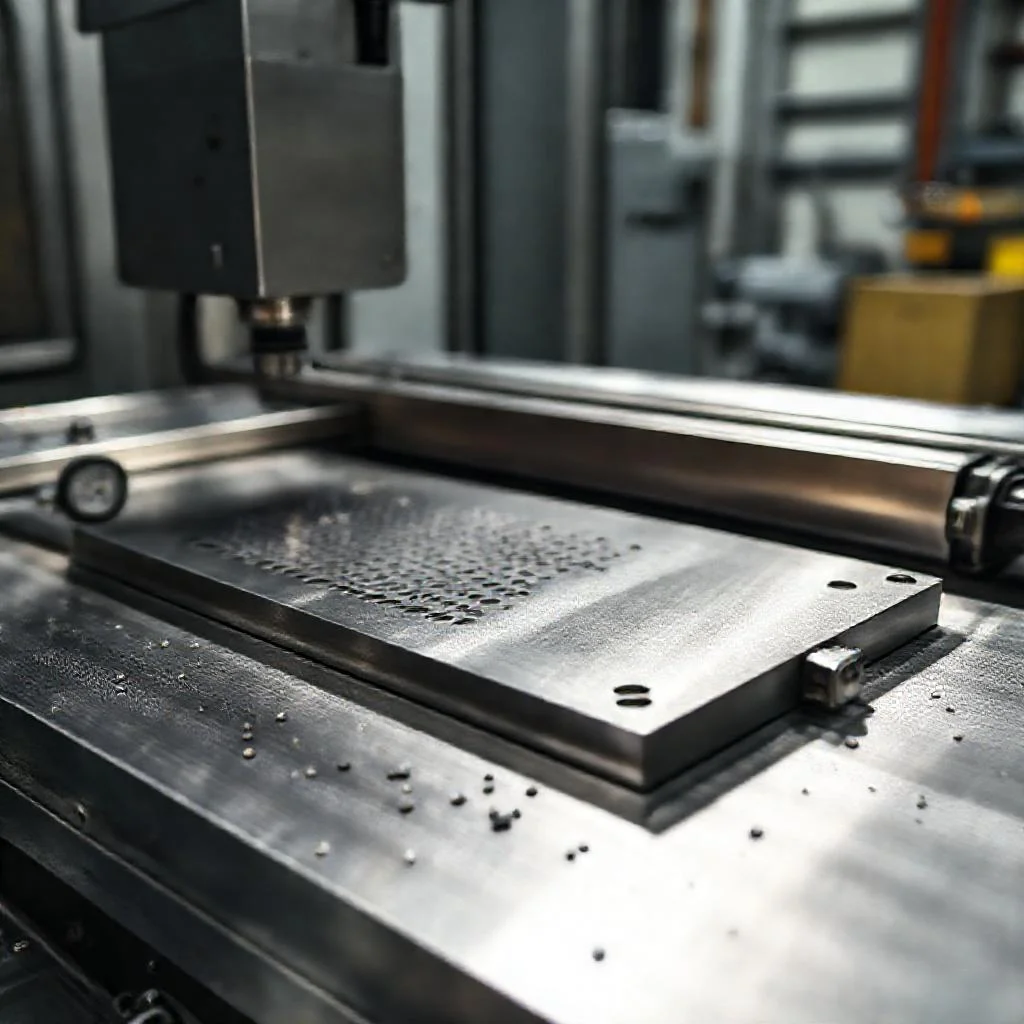

Представьте, что вы пытаетесь обработать тонкостенную деталь из алюминиевого сплава или хрупкую пластину композита. Механические прихваты мгновенно деформируют заготовку, а вибрация от фрезы превращает поверхность в рваный хаос. Вакуумный стол решает эту проблему иначе: он не сжимает материал, а распределяет усилие равномерно по всей площади контакта, превращая хрупкую заготовку в монолит с рабочей поверхностью станка.
С физической точки зрения вы получаете идеальную силовую схему, где давление атмосферы (около 1 кгс/см²) работает как бесплатный помощник. При площади контакта всего в 300×300 мм теоретическое усилие прижима достигает 900 кг — этого достаточно для фрезерования, шлифования и даже лазерной резки без смещения детали.
«Вакуумный стол — это компромисс между силой и деликатностью: он держит крепче, чем кажется, но не оставляет следов, которых вы боитесь».
Конструктивные особенности: от перфорированной плиты до мембранных систем
Современные вакуумные системы крепления делятся на два принципиальных типа. Первый — это матричные столы с сеткой каналов и сменными уплотнителями, где зона всасывания формируется под конкретную геометрию детали. Второй — мембранные (или микроструктурированные) плиты, которые обеспечивают фиксацию даже мелких заготовок за счёт множества микроканалов, работающих как единый эластомерный слой.
Важно понимать, что эффективность удержания зависит не только от мощности насоса, но и от качества уплотнения контура. Если деталь имеет сложную форму или отверстия, зону вакуума приходится зонировать, перекрывая неиспользуемые участки специальными вставками-заглушками.
- Сквозные отверстия: требуют локальной герметизации или использования жертвенной подложки.
- Шероховатые поверхности: снижают силу прижима, необходим дополнительный слой плёнки или притирка.
- Немагнитные материалы: алюминий, медь, пластик, композиты — именно здесь вакуум вне конкуренции.
- Температурные деформации: при нагреве детали вакуумный контур может потерять герметичность, нужен термостойкий уплотнитель.
Практика настройки: как добиться предсказуемого результата
Опытные операторы знают: вакуумный стол не терпит суеты. Перед запуском программы необходимо проверить не только чистоту рабочей поверхности, но и состояние уплотнительных шнуров — даже микроскопическая стружка под кромкой детали сводит усилие прижима к нулю. Используйте индикатор вакуума: если стрелка не выходит на рабочий диапазон за 2-3 секунды, ищите утечку, а не увеличивайте мощность насоса.
Для тонких листовых материалов применяйте промежуточные прокладки из МДФ или акрила, которые равномерно распределяют нагрузку и предотвращают «хлопок» детали при резком сбросе давления. И помните: чем меньше площадь контакта, тем выше требования к точности изготовления уплотнительного контура.
Технологические ограничения и способы их обхода
Несмотря на универсальность, вакуумное крепление не является панацеей. Оно практически бесполезно для деталей с малой площадью опорной поверхности (менее 20-25% от площади стола) или при обработке с высокими боковыми нагрузками, направленными на сдвиг. В таких случаях комбинируют вакуум с механическими упорами или используют модульные системы с дополнительными прижимами.
Кроме того, при фрезеровании пазов или окон насквозь существует риск разгерметизации зоны, если дизайн стола не предусматривает повторную герметизацию по мере обработки. Решение — многосекционные столы с независимыми вакуумными зонами, которые отключаются по мере продвижения инструмента.
Экономика и эргономика: почему это выгодно
Время — самый дорогой ресурс в металлообработке. Установка заготовки на вакуумный стол занимает считанные секунды, а снятие готовой детали не требует откручивания десятков болтов. Для серийного производства это даёт ощутимый прирост производительности, особенно при обработке листовых материалов, где традиционные методы крепления малоэффективны.
Плюс к этому — сохранение целостности поверхности: никаких вмятин и царапин от губок тисков. Для финишных операций и работы с полированными заготовками это становится решающим аргументом в пользу вакуумной технологии.
Параметры и особенности крепления заготовки на вакуумном столе станка
| Параметр / Фактор | Значение / Описание | Влияние на крепление |
|---|---|---|
| Давление атмосферы | Около 1 кгс/см² | Работает как бесплатный помощник, обеспечивая прижим |
| Площадь контакта (пример) | 300×300 мм | Теоретическое усилие прижима достигает 900 кг |
| Тип системы — матричные столы | Сетка каналов и сменные уплотнители | Зона всасывания формируется под конкретную геометрию детали |
| Тип системы — мембранные плиты | Микроструктурированные, множество микроканалов | Фиксация мелких заготовок как единый эластомерный слой |
| Сквозные отверстия | Требуют локальной герметизации или жертвенной подложки | Без герметизации усилие прижима теряется |
| Шероховатые поверхности | Снижают силу прижима | Необходим дополнительный слой плёнки или притирка |
| Немагнитные материалы | Алюминий, медь, пластик, композиты | Вакуум вне конкуренции |
| Температурные деформации | При нагреве контур может потерять герметичность | Нужен термостойкий уплотнитель |
| Время выхода на рабочий диапазон | 2–3 секунды | Если не выходит — ищите утечку, а не увеличивайте мощность насоса |
| Промежуточные прокладки | МДФ или акрил | Равномерно распределяют нагрузку, предотвращают «хлопок» при сбросе давления |
| Минимальная площадь опорной поверхности | Менее 20–25% от площади стола | Вакуум практически бесполезен |
| Высокие боковые нагрузки на сдвиг | Комбинируют вакуум с механическими упорами | Используют модульные системы с дополнительными прижимами |
| Фрезерование пазов и окон насквозь | Риск разгерметизации зоны | Многосекционные столы с независимыми зонами, отключаемыми по мере продвижения инструмента |
| Эргономика и экономика | Установка занимает считанные секунды, снятие без откручивания болтов | Прирост производительности в серийном производстве |
| Сохранение поверхности | Никаких вмятин и царапин от губок тисков | Решающий аргумент для финишных операций и полированных заготовок |
Частые вопросы о креплении заготовки на вакуумном столе станка
Почему вакуумный стол эффективнее механических прихватов для тонкостенных и хрупких заготовок?
Вакуумный стол не сжимает материал, а распределяет усилие равномерно по всей площади контакта, превращая хрупкую заготовку в монолит с рабочей поверхностью станка. Механические прихваты мгновенно деформируют заготовку, а вибрация от фрезы разрушает поверхность. При площади контакта 300×300 мм теоретическое усилие прижима достигает 900 кг за счёт давления атмосферы около 1 кгс/см².
Какие факторы снижают силу прижима и как их устранить?
Сквозные отверстия требуют локальной герметизации или жертвенной подложки. Шероховатые поверхности снижают силу прижима — необходим дополнительный слой плёнки или притирка. Температурные деформации при нагреве детали могут нарушить герметичность контура, поэтому нужен термостойкий уплотнитель. Даже микроскопическая стружка под кромкой детали сводит усилие прижима к нулю.
Как правильно настроить вакуумный стол перед запуском программы?
Перед запуском необходимо проверить чистоту рабочей поверхности и состояние уплотнительных шнуров. Используйте индикатор вакуума: если стрелка не выходит на рабочий диапазон за 2-3 секунды, ищите утечку, а не увеличивайте мощность насоса. Для тонких листовых материалов применяйте промежуточные прокладки из МДФ или акрила, которые равномерно распределяют нагрузку и предотвращают «хлопок» детали при резком сбросе давления.
В каких случаях вакуумное крепление неэффективно и как это компенсировать?
Вакуум практически бесполезен для деталей с малой площадью опорной поверхности (менее 20-25% от площади стола) или при обработке с высокими боковыми нагрузками на сдвиг. В таких случаях комбинируют вакуум с механическими упорами или используют модульные системы с дополнительными прижимами. При фрезеровании сквозных пазов применяют многосекционные столы с независимыми вакуумными зонами, которые отключаются по мере продвижения инструмента.
Какие экономические и эргономические преимущества даёт вакуумное крепление?
Установка заготовки на вакуумный стол занимает считанные секунды, а снятие готовой детали не требует откручивания десятков болтов, что даёт ощутимый прирост производительности в серийном производстве. Кроме того, сохраняется целостность поверхности — никаких вмятин и царапин от губок тисков, что решающе важно для финишных операций и работы с полированными заготовками.
