Геометрия реза: почему точность хода — это деньги
Любой раскроечный станок, будь то вертикальный или горизонтальный, по своей сути — это система позиционирования рабочего органа. Роликовая каретка здесь выполняет роль связующего звена между направляющей и пильным узлом. Малейший люфт или перекос мгновенно превращается в сколы на ламинате, кривой рез ЛДСП и брак дорогостоящего массива.
Настройка каретки — это не просто «подкрутить болты». Это баланс между свободой хода и жесткостью фиксации. Если ролики зажаты слишком сильно, двигатель и оператор будут бороться с сопротивлением, что приведет к ускоренному износу подшипников. Если слабо — появится вибрация, которая убивает чистоту кромки.
Диагностика: слушаем, смотрим, измеряем
Прежде чем брать в руки инструмент, оцените текущее состояние узла. Первичная диагностика проводится без разборки механизма. Включите подачу каретки вручную или на минимальной скорости и прислушайтесь к акустике: монотонный гул допустим, но скрежет или ритмичное пощелкивание сигнализируют о выработке дорожек или попадании стружки.

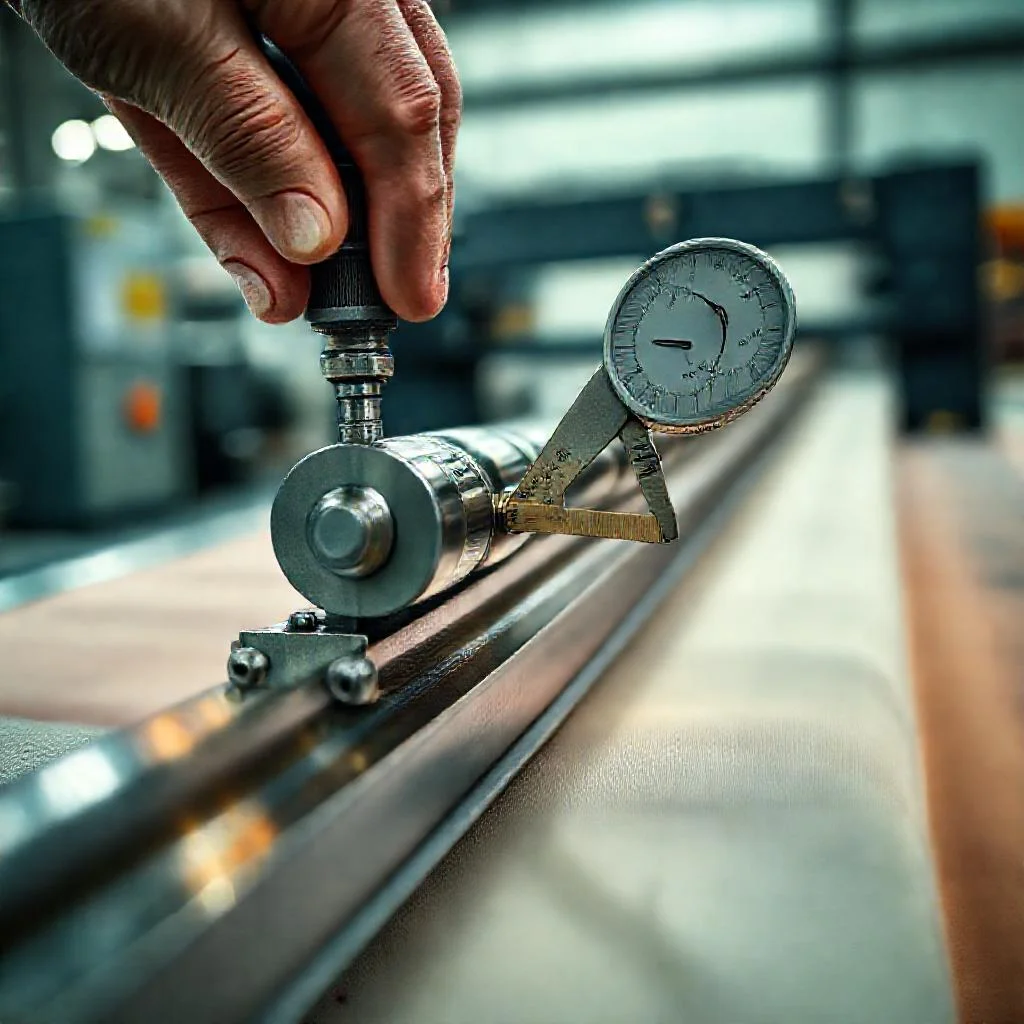

Визуальный осмотр с фонариком поможет выявить накат на направляющих и состояние пыльников. Особое внимание уделите зоне резания — там концентрация абразивной пыли максимальна. Проверьте биение узла: приложите индикатор часового типа к корпусу каретки и покачайте ее рукой.
- Люфт более 0,05 мм недопустим для чистового раскроя.
- Наличие темных пятен на направляющих говорит о недостатке смазки.
- Неравномерный износ роликов указывает на перекос всей балки.
Регулировка прижима и эксцентриков
В большинстве современных моделей (например, станков с ЧПУ или форматно-раскроечных центров) используется система эксцентриковых осей на опорных роликах. Вращая эксцентрик, вы меняете зазор между телом ролика и направляющей. Здесь действует правило «золотой середины»: каретка должна двигаться от усилия одного пальца, но не иметь осевого и радиального смещения.
Процесс настройки требует последовательности. Сначала ослабьте контргайки на всех регулировочных узлах. Затем, перемещая каретку вдоль направляющей, найдите положение, при котором выборка люфта происходит равномерно по всей длине. Затягивайте фиксаторы крест-накрест, чтобы избежать перекоса корпуса.
Качество раскроя закладывается не в момент включения пилы, а в момент, когда вы выставляете зазор между роликом и рельсом. Точность здесь измеряется микронами, а экономия — сотнями метров испорченного материала.
Смазка и защита от абразива
Правильный подбор смазочного материала продлевает жизнь узлу в разы. Для высокоскоростных кареток не подходят обычные солидолы — они выдавливаются центробежной силой. Используйте специализированные консистентные смазки на литиевой основе с добавлением дисульфида молибдена, рассчитанные на высокие нагрузки.
Не забывайте про пылезащиту. Мельчайшая фракция древесной пыли в смеси с опилками работает как абразивный порошок. Если конструкция предусматривает скребки или войлочные кольца, проверяйте их прилегание. Забитый пыльник — главная причина клина каретки в самый неподходящий момент.
Тест-драйв и калибровка после настройки
Финальный этап — проверка на реальном материале. Сделайте несколько пробных резов на обрезках ЛДСП или МДФ. Оцените не только геометрию, но и качество кромки: наличие «ступеньки» или волны свидетельствует о том, что каретка «гуляет» при нагрузке. Иногда требуется дополнительная подстройка после прогрева станка.
Если рез идеально ровный, а звук работы остался стабильным, зафиксируйте положение всех регулировочных элементов и нанесите метки. Это позволит в будущем быстро вернуть узел в рабочее состояние после профилактической чистки или замены расходников. Регулярный контроль зазоров войдет в привычку и сохранит бюджет на ремонт.
Параметры настройки и контроля роликовой каретки раскроечного станка
| Параметр / Этап | Значение / действие | Последствия нарушения |
|---|---|---|
| Допустимый люфт каретки | Не более 0,05 мм (для чистового раскроя) | Сколы на ламинате, кривой рез ЛДСП, брак массива |
| Слишком сильный прижим роликов | Ролики зажаты чрезмерно (сопротивление ходу) | Борьба двигателя и оператора с сопротивлением, ускоренный износ подшипников |
| Слишком слабый прижим роликов | Недостаточная фиксация, свободный ход | Вибрация, потеря чистоты кромки |
| Диагностика по звуку | Монотонный гул — допустим | Скрежет или ритмичное пощелкивание — выработка дорожек или попадание стружки |
| Состояние направляющих | Темные пятна — сигнал недостатка смазки | Абразивный износ, клин каретки |
| Износ роликов | Равномерный износ — норма | Неравномерный износ указывает на перекос всей балки |
| Регулировка прижима (эксцентрики) | Каретка должна двигаться от усилия одного пальца, без осевого и радиального смещения | Люфт или пережатие узла |
| Порядок настройки | 1) Ослабить контргайки на всех регулировочных узлах; 2) Найти положение с равномерной выборкой люфта по всей длине; 3) Затягивать фиксаторы крест-накрест | Перекос корпуса каретки |
| Тип смазки | Специализированные консистентные смазки на литиевой основе с дисульфидом молибдена, для высоких нагрузок | Обычные солидолы выдавливаются центробежной силой на высокоскоростных каретках |
| Пылезащита (скребки, войлочные кольца) | Проверять прилегание | Забитый пыльник — главная причина клина каретки |
| Финальный тест | Пробные резы на обрезках ЛДСП или МДФ; оценить геометрию и качество кромки | «Ступенька» или волна — каретка «гуляет» при нагрузке |
| Фиксация результата | После стабильного реза зафиксировать положение всех регулировочных элементов и нанести метки | Затруднённый возврат узла в рабочее состояние после чистки или замены расходников |
Частые вопросы по настройке роликовой каретки раскроечного станка
Какой допустимый люфт роликовой каретки при чистовом раскрое?
Люфт более 0,05 мм недопустим для чистового раскроя. Проверить биение можно, приложив индикатор часового типа к корпусу каретки и покачав ее рукой.
Как правильно отрегулировать прижим роликов с помощью эксцентриков?
Сначала ослабьте контргайки на всех регулировочных узлах. Затем, перемещая каретку вдоль направляющей, найдите положение, при котором выборка люфта происходит равномерно по всей длине. Каретка должна двигаться от усилия одного пальца, но не иметь осевого и радиального смещения. Затягивайте фиксаторы крест-накрест, чтобы избежать перекоса корпуса.
Какую смазку использовать для роликовой каретки?
Для высокоскоростных кареток не подходят обычные солидолы — они выдавливаются центробежной силой. Используйте специализированные консистентные смазки на литиевой основе с добавлением дисульфида молибдена, рассчитанные на высокие нагрузки.
Как диагностировать неисправность каретки без разборки механизма?
Включите подачу каретки вручную или на минимальной скорости и прислушайтесь к акустике: монотонный гул допустим, но скрежет или ритмичное пощелкивание сигнализируют о выработке дорожек или попадании стружки. Визуальный осмотр с фонариком поможет выявить накат на направляющих и состояние пыльников. Наличие темных пятен на направляющих говорит о недостатке смазки, а неравномерный износ роликов указывает на перекос всей балки.
Как проверить качество настройки каретки после регулировки?
Сделайте несколько пробных резов на обрезках ЛДСП или МДФ. Оцените не только геометрию, но и качество кромки: наличие «ступеньки» или волны свидетельствует о том, что каретка «гуляет» при нагрузке. Иногда требуется дополнительная подстройка после прогрева станка. Если рез идеально ровный, а звук работы остался стабильным, зафиксируйте положение всех регулировочных элементов и нанесите метки.
