Почему влага в пневмолинии — это скрытая угроза для точности обработки
Компрессор засасывает атмосферный воздух вместе с водяным паром, который при сжатии превращается в жидкость. Если вовремя не удалить эту влагу, она доберётся до пневмоцилиндров, клапанов и распределителей, оседая на зеркале гильз и уплотнениях. Результат — рывки в работе исполнительных механизмов, нестабильные размеры деталей и ускоренный износ дорогостоящей оснастки.
Особенно остро проблема проявляется в цехах с перепадом температур или высокой влажностью: точка росы смещается, и конденсат выпадает прямо внутри магистрали. Регулярный дренаж и контроль состояния воздухоподготовки — не формальность, а условие сохранения класса точности станка.
Где именно скапливается конденсат: диагностика узких мест
Влага мигрирует по системе неравномерно — её «ловушки» зависят от рельефа трубопровода и режима работы оборудования. Первыми страдают нижние точки разводки, ресивер, влагомаслоотделитель и фильтры-регуляторы. Опасны и застойные зоны, где поток воздуха замедляется, давая каплям осесть на стенках.
Понять, что в пневматике стоит вода, можно по косвенным признакам: шипение в клапанах, капли в отстойнике, ржавый налёт на фитингах, «плавающие» ошибки датчиков давления. Если игнорировать эти сигналы, гидроудар при пуске способен разом вывести из строя пневмораспределитель.

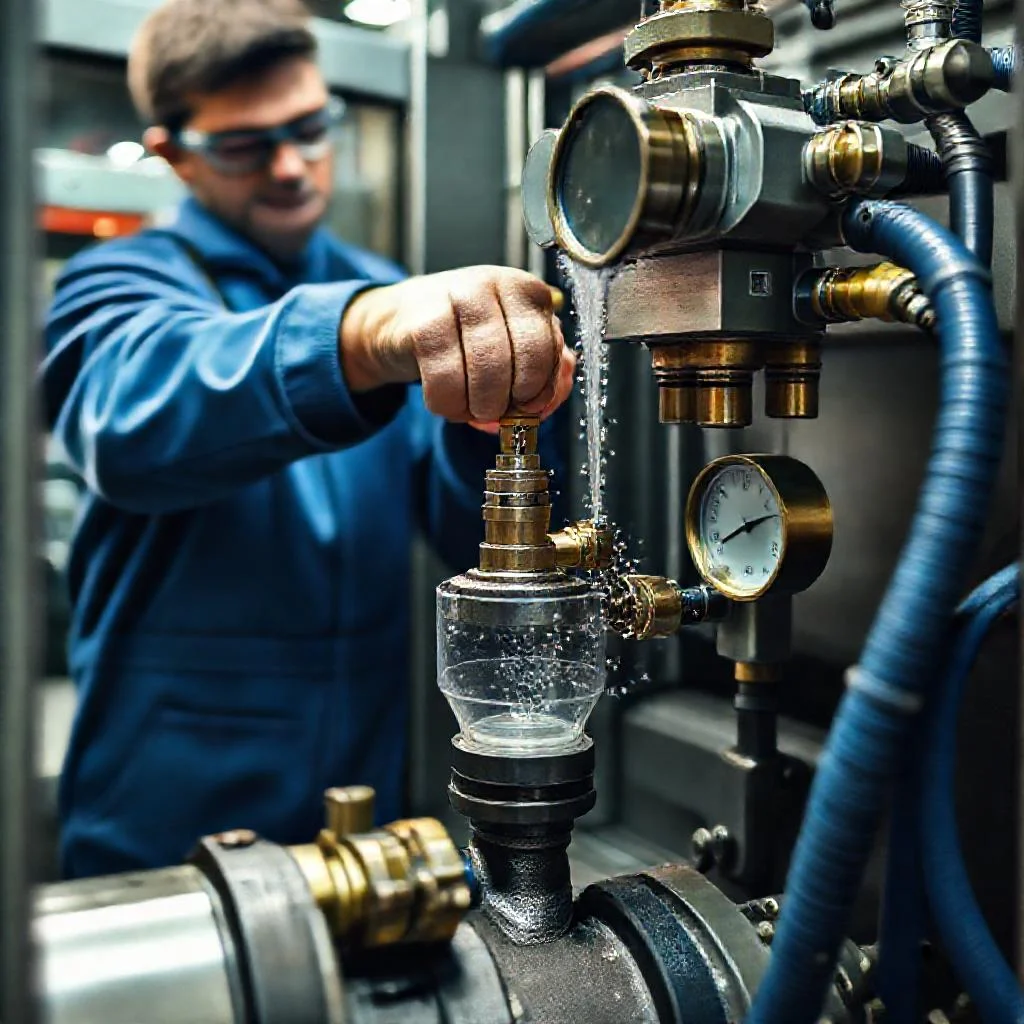

Базовая процедура слива конденсата на станке
Порядок действий зависит от конструкции влагоотделителя, но логика едина: сброс давления, открытие дренажного крана, удаление накопленной жидкости и проверка герметичности обратно. На автоматических системах слив происходит по поплавковому механизму, однако ручная ревизия всё равно нужна — отложения и эмульсия забивают седло клапана.
Перед обслуживанием обесточьте станок и перекройте подачу сжатого воздуха. Слив проводите в подготовленную ёмкость: отработанный конденсат содержит масло и механические примеси, поэтому просто выливать его на пол нельзя.
- Отключите компрессор и стравите давление в контуре до нуля по манометру.
- Откройте дренажный вентиль ресивера и влагосборника, дождитесь полного стока.
- Снимите и промойте чашу фильтра-влагоотделителя, проверьте целостность уплотнительного кольца.
- Продуйте магистраль сухим воздухом, чтобы вытолкнуть остаточные капли из тупиковых участков.
- Закройте краны, восстановите давление и убедитесь в отсутствии утечек на соединениях.
Инженерные решения против влаги: осушители и правильная разводка
Сжатый воздух без подготовки — это не энергоноситель, а абразивная взвесь, которая точит пневматику изнутри.
Кардинально проблему решает установка осушителя — рефрижераторного или адсорбционного, в зависимости от требуемой точки росы. Для прецизионных станков часто добавляют мембранные осушители непосредственно перед потребителем, чтобы гарантировать сухость воздуха в зоне ответственности.
Не менее важен монтаж трубопровода с уклоном в сторону сборников и организацией ответвлений вверх. Такая геометрия не даёт конденсату стекать к рабочим органам, направляя его в специально отведённые дренажные точки. Сочетание грамотной разводки и качественной воздухоподготовки снижает износ пневматики в разы.
Регламент обслуживания и контроль точки росы
Периодичность слива зависит от влажности среды, производительности компрессора и интенсивности смен. В сырых помещениях проверять отстойники приходится ежесменно, в сухих — достаточно еженедельного контроля. Полезно фиксировать объём слитой жидкости в журнале: рост показателя сигналит о неисправности осушителя.
Для объективной картины используйте датчик точки росы на выходе воздухоподготовки. Он позволяет перейти от интуитивных догадок к управлению по факту и вовремя заметить, что фильтрующий элемент выработал ресурс. Такой мониторинг экономит нервы оператора и деньги на ремонте.
- Ежесменно — визуальный осмотр отстойников и сброс при необходимости.
- Еженедельно — проверка поплавковых дренажей и продувка тупиковых участков.
- Ежемесячно — ревизия фильтров, замена картриджей по состоянию.
- Сезонно — калибровка датчика точки росы и аудит всей пневмосистемы.
Регламент обслуживания пневмосистемы станка и контроль конденсата
| Периодичность | Действие | Цель и примечание |
|---|---|---|
| Ежесменно | Визуальный осмотр отстойников и сброс при необходимости | В сырых помещениях проверять отстойники приходится ежесменно; своевременное удаление влаги |
| Еженедельно | Проверка поплавковых дренажей и продувка тупиковых участков | В сухих помещениях достаточно еженедельного контроля; удаление остаточных капель из застойных зон |
| Ежемесячно | Ревизия фильтров, замена картриджей по состоянию | Контроль выработки ресурса фильтрующих элементов |
| Сезонно | Калибровка датчика точки росы и аудит всей пневмосистемы | Управление по факту, объективная картина влажности воздуха на выходе воздухоподготовки |
Частые вопросы по очистке пневматической системы станка от конденсата
Почему конденсат в пневматике станка считается скрытой угрозой?
Влага разрушает зеркало гильз и уплотнения пневмоцилиндров, вызывая рывки механизмов, нестабильные размеры деталей и ускоренный износ оснастки. Гидроудар при пуске способен разом вывести из строя пневмораспределитель.
Где именно скапливается конденсат в пневмосистеме?
Влага собирается в нижних точках разводки, ресивере, влагомаслоотделителе и фильтрах-регуляторах. Опасны и застойные зоны, где поток замедляется и капли оседают на стенках.
Как правильно выполнить слив конденсата на станке?
Обесточьте станок и перекройте подачу воздуха, стравите давление до нуля, откройте дренажные вентили ресивера и влагосборника, промойте чашу фильтра, продуйте магистраль сухим воздухом и восстановите давление, проверив герметичность соединений. Слив проводите в подготовленную ёмкость — конденсат содержит масло и примеси.
Как инженерно решить проблему влаги в пневмолинии?
Установите осушитель (рефрижераторный, адсорбционный или мембранный перед потребителем) и смонтируйте трубопровод с уклоном в сторону сборников и ответвлениями вверх. Такая геометрия направляет конденсат в дренажные точки и не даёт ему добраться до рабочих органов.
Как часто нужно проверять отстойники и контролировать точку росы?
В сырых помещениях — ежесменно, в сухих — еженедельно. Ежемесячно ревизуйте фильтры и меняйте картриджи по состоянию, сезонно калибруйте датчик точки росы. Рост объёма слитой жидкости сигналит о неисправности осушителя.
