Почему аспирация — не роскошь, а необходимость для станочного парка
Пыль, образующаяся при фрезеровании или распиле ЛДСП, МДФ и массива, — это не просто эстетическая проблема. Мелкодисперсная взвесь оседает на направляющих, подшипниках и в пазах кареток, ускоряя износ механики в разы. Без организованной эвакуации отходов даже профессиональный станок теряет точность уже через несколько недель интенсивной работы.
Кроме того, стружка в зоне резания ухудшает качество обработки: она набивается под заготовку, мешает прижиму и провоцирует сколы на кромке. Подключение стружкоотсоса к пильному узлу решает сразу три задачи — продлевает ресурс оборудования, сохраняет чистоту воздуха в цеху и обеспечивает стабильный чистый рез.
Анатомия системы: что именно вы соединяете
Пильный узел — это не только диск и двигатель, но и кожух с патрубком, зона выброса под столом и пространство вокруг расклинивающего ножа. Воздушный поток должен захватывать стружку в двух точках: сверху, где работает каретный узел, и снизу, где скапливается основная масса опилок. Игнорирование нижней точки приводит к забиванию пильного канала.
Стружкоотсос в этой связке выступает генератором разрежения. Его производительность измеряется в кубометрах в час, но критичнее — статическое давление и скорость потока в магистрали. Если диаметр воздуховода не согласован с всасывающим патрубком, система «задыхается» даже при высокой паспортной мощности агрегата.

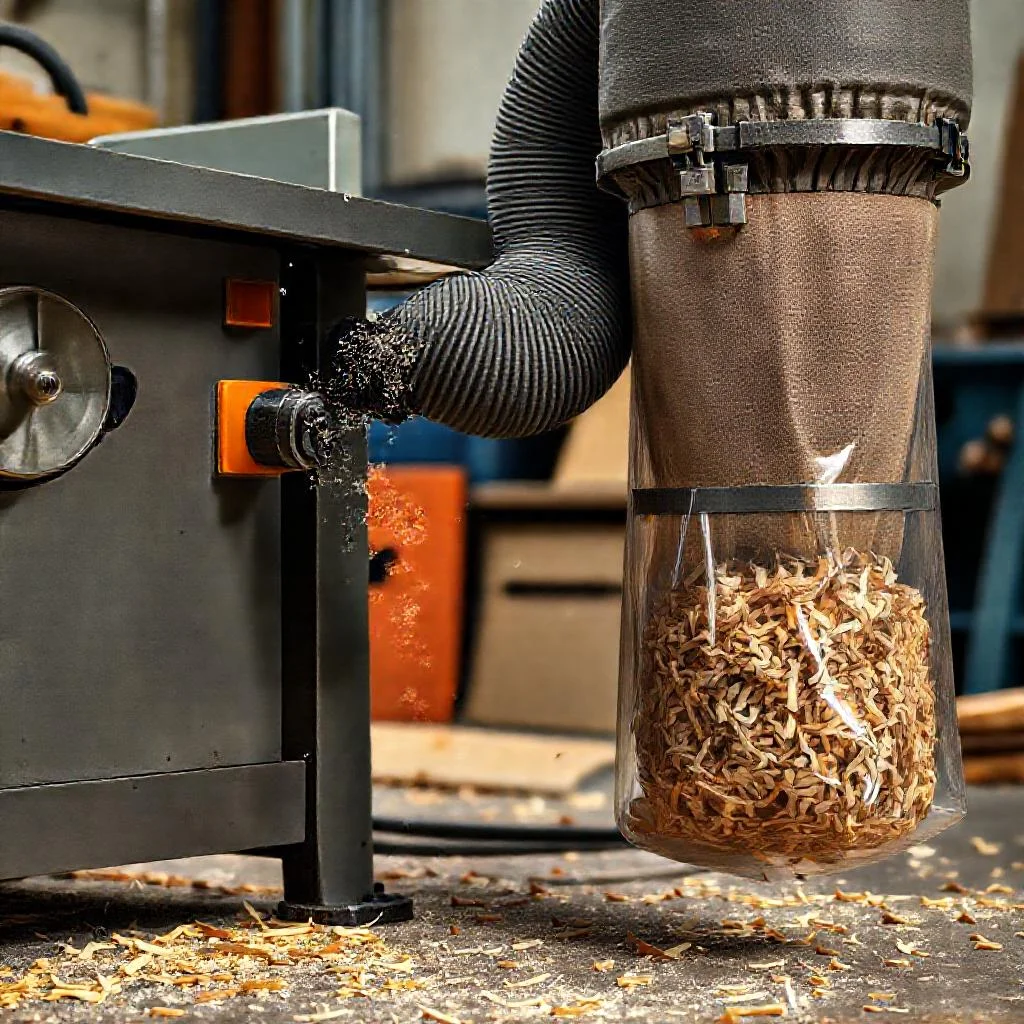

Схема подключения: от патрубка до фильтра
Начинается всё с переходника на патрубке кожуха. Универсального решения здесь нет: у каждого производителя свои посадочные диаметры — от 50 до 100 мм. Оптимально использовать гибкий гофрированный рукав с гладкой внутренней стенкой: он не создаёт турбулентности и гасит вибрацию от работающего диска.
Далее магистраль ведут к коллектору или напрямую к входу стружкоотсоса. Если станков несколько, ставят тройники с заслонками и переводят систему в режим попеременного обслуживания. Ниже — ключевые узлы, которые стоит предусмотреть:
- Патрубок-конфузор на кожухе пильного узла для ускорения потока в точке забора.
- Гибкий антистатический рукав с армированием — предотвращает слипание опилок и накопление заряда.
- Магистральные воздуховоды с минимальным числом поворотов, каждый из которых «крадёт» давление.
- Заслонки или шиберы для балансировки воздушных потоков между станками.
- Циклонный предсепаратор перед фильтром — продлевает жизнь картриджу и снижает частоту чистки.
Инженерные нюансы, о которых молчат в инструкциях
Каждый поворот на 90 градусов эквивалентен дополнительным метрам прямого участка по потерям напора. Поэтому трассу проектируют по принципу «как можно прямее и короче». Резкое сужение диаметра на переходниках работает в минус: опилки сбиваются в пробки именно в этих местах.
Отдельная тема — заземление. Сухая древесная пыль в потоке воздуха накапливает статический заряд, а искра в запылённой среде — реальная угроза. Металлические воздуховоды обязательно заземляют, а гибкие рукава берут в антистатическом исполнении.
Чистый цех — это не про аккуратность. Это про ресурс оборудования, здоровье оператора и предсказуемое качество каждой детали.
Балансировка производительности и типичные ошибки
Слишком мощный агрегат на тонком рукаве создаёт свист и вибрацию, слабый — оставляет стружку на месте. Идеал — когда скорость воздуха в магистрали держится в диапазоне, достаточном для транспортировки тяжёлых опилок без осаждения. На практике это проверяется просто: после часа работы вскрывают нижний патрубок и смотрят на остаток.
Частая ошибка — подключение двух станков к одному входу без заслонок. В итоге разрежение делится, и оба узла аспирируются одинаково плохо. Второй промах — экономия на предсепараторе: фильтр забивается крупной стружкой за считанные смены, и производительность всей системы падает лавинообразно.
Обслуживание и долговечность связки
Раз в месяц проверяют герметичность соединений: любая щель в магистрали сбрасывает разрежение и снижает эффективность забора. Гибкие рукава со временем теряют эластичность, трескаются на сгибах и начинают подсасывать воздух — их меняют превентивно, не дожидаясь полного отказа.
Фильтрующие элементы чистят по падению тяги, а не по календарю. Циклон опорожняют регулярно, не давая бункеру переполниться: поднятая обратно в поток пыль сводит на нет всю работу предсепаратора. При таком подходе связка «пильный узел — стружкоотсос» работает годами без сюрпризов.
Ключевые параметры и узлы системы подключения стружкоотсоса к пильному узлу
| Элемент / Параметр | Значение / Требование | Назначение и влияние на систему |
|---|---|---|
| Диаметр посадочных патрубков кожуха | от 50 до 100 мм (у каждого производителя свои) | Универсального решения нет — определяет выбор переходника |
| Тип гибкого рукава | Гофрированный с гладкой внутренней стенкой, антистатический, с армированием | Не создаёт турбулентности, гасит вибрацию диска, предотвращает слипание опилок и накопление заряда |
| Патрубок-конфузор на кожухе | Обязательный элемент | Ускоряет поток в точке забора |
| Магистральные воздуховоды | Минимальное число поворотов | Каждый поворот «крадёт» давление |
| Потери напора на повороте 90° | Эквивалент дополнительных метров прямого участка | Трассу проектируют по принципу «как можно прямее и короче» |
| Резкое сужение диаметра на переходниках | Работает в минус | Опилки сбиваются в пробки именно в этих местах |
| Заслонки или шиберы | Обязательны при нескольких станках | Балансировка воздушных потоков; без них разрежение делится и оба узла аспирируются одинаково плохо |
| Циклонный предсепаратор | Перед фильтром | Продлевает жизнь картриджу, снижает частоту чистки; без него фильтр забивается крупной стружкой за считанные смены |
| Заземление | Металлические воздуховоды обязательно заземляют | Сухая древесная пыль накапливает статический заряд; искра в запылённой среде — реальная угроза |
| Производительность стружкоотсоса | Измеряется в кубометрах в час; критичнее — статическое давление и скорость потока | При несогласованном диаметре воздуховода система «задыхается» даже при высокой паспортной мощности |
| Точки забора стружки | Две: сверху (каретный узел) и снизу (основная масса опилок) | Игнорирование нижней точки приводит к забиванию пильного канала |
| Проверка эффективности | После часа работы вскрывают нижний патрубок и смотрят на остаток | Показывает, держится ли скорость воздуха, достаточная для транспортировки тяжёлых опилок без осаждения |
| Проверка герметичности соединений | Раз в месяц | Любая щель в магистрали сбрасывает разрежение и снижает эффективность забора |
| Замена гибких рукавов | Превентивно, не дожидаясь полного отказа | Со временем теряют эластичность, трескаются на сгибах и начинают подсасывать воздух |
| Чистка фильтрующих элементов | По падению тяги, а не по календарю | Обеспечивает стабильную производительность системы |
| Опорожнение циклона | Регулярно, не давая бункеру переполниться | Поднятая обратно в поток пыль сводит на нет всю работу предсепаратора |
Подключение стружкоотсоса к пильному узлу: частые вопросы
Зачем вообще подключать стружкоотсос к пильному узлу?
Пыль от ЛДСП, МДФ и массива оседает на направляющих, подшипниках и пазах кареток, ускоряя износ механики, а стружка в зоне резания провоцирует сколы кромки. Подключение стружкоотсоса продлевает ресурс станка, сохраняет чистоту воздуха в цеху и обеспечивает стабильный чистый рез.
В каких точках пильного узла нужно забирать стружку?
Воздушный поток должен захватывать стружку в двух точках: сверху, где работает каретный узел, и снизу, где скапливается основная масса опилок. Игнорирование нижней точки приводит к забиванию пильного канала.
Как правильно подобрать диаметр воздуховода и рукава?
Диаметр воздуховода должен быть согласован с всасывающим патрубком, иначе система «задыхается» даже при высокой мощности агрегата. Оптимально использовать гибкий гофрированный рукав с гладкой внутренней стенкой — он не создаёт турбулентности и гасит вибрацию, а резкое сужение диаметра на переходниках приводит к пробкам из опилок.
Нужно ли заземлять систему аспирации?
Да, заземление обязательно: сухая древесная пыль в потоке воздуха накапливает статический заряд, а искра в запылённой среде — реальная угроза. Металлические воздуховоды заземляют, а гибкие рукава берут в антистатическом исполнении.
Как подключить несколько станков к одному стружкоотсосу?
При нескольких станках ставят тройники с заслонками и переводят систему в режим попеременного обслуживания. Подключение двух станков к одному входу без заслонок — частая ошибка: разрежение делится, и оба узла аспирируются одинаково плохо.
