Зачем нужна копировальная оснастка в токарном деле
Токарная обработка тел вращения с повторяющимся профилем — задача, где ручной промер штангенциркулем и постоянная корректировка подачи суппорта превращаются в марафон. Копировальное приспособление снимает с оператора эту нагрузку: резец движется по задающей траектории, а мастер лишь контролирует режим резания. Особенно ощутим выигрыш при серийном изготовлении ручек, осей, фасонных валиков и деталей с галтелями.
По сути, вы получаете механического «второго оператора», который держит геометрию стабильной от первой до сотой заготовки. Конусность, радиусы перехода и ступенчатые переходы воспроизводятся с точностью, недостижимой при визуальном контроле. Именно поэтому копировальная оснастка остаётся востребованной даже в цехах, где рядом стоит станок с ЧПУ.
Разновидности копировальных систем и их совместимость с оборудованием
Прежде чем хвататься за ключи, определитесь с типом механизма. Гидравлические копиры (гидрокопировальные суппорты) обеспечивают плавный ход и хороши для тяжёлых режимов, но требуют насосной станции и грамотной настройки давления. Механические следящие устройства проще в монтаже, зато чувствительны к люфтам и качеству шаблона.
Отдельная категория — рычажно-шарнирные и пантографные приспособления для малых токарных станков вроде «Универсал» или китайских настольных моделей. Они не претендуют на промышленную точность, но отлично справляются с деревообработкой и мягкими металлами. Ключевой критерий выбора — посадочные места на суппорте и доступная длина продольного хода.
- гидрокопировальный суппорт — для стали и чугуна, серийное производство;
- механический копир с роликом-щупом — универсальное решение для единичных и мелкосерийных работ;
- пантографный узел — малые станки, дерево, пластик, цветные сплавы;
- многопозиционные револьверные копиры — сложные профили за один проход.
Подготовка станка и шаблона перед монтажом
Установка начинается не с болтов, а с ревизии базовых поверхностей. Проверьте прямолинейность направляющих станины, отсутствие осевого люфта шпинделя и состояние поперечных салазок. Копировальное приспособление усиливает любые паразитные移動 — если суппорт «гуляет», шаблон не спасёт ситуацию. Протрите посадочные плоскости от стружки и масляной плёнки, обезжирьте их.
Шаблон (копир) — сердце всей схемы. Его рабочий контур должен быть выполнен с припуском на износ щупа и точно соответствовать радиусу следящего ролика. Материал копира выбирают твёрже обрабатываемой заготовки: закалённая сталь, латунь, текстолит или Д16Т. Крепление шаблона к станине или отдельной штанге должно исключать малейшее смещение под вибрацией.
Точность копира определяет точность детали: бесполезно настраивать резец, если сам шаблон «плывёт» на десятые доли миллиметра.

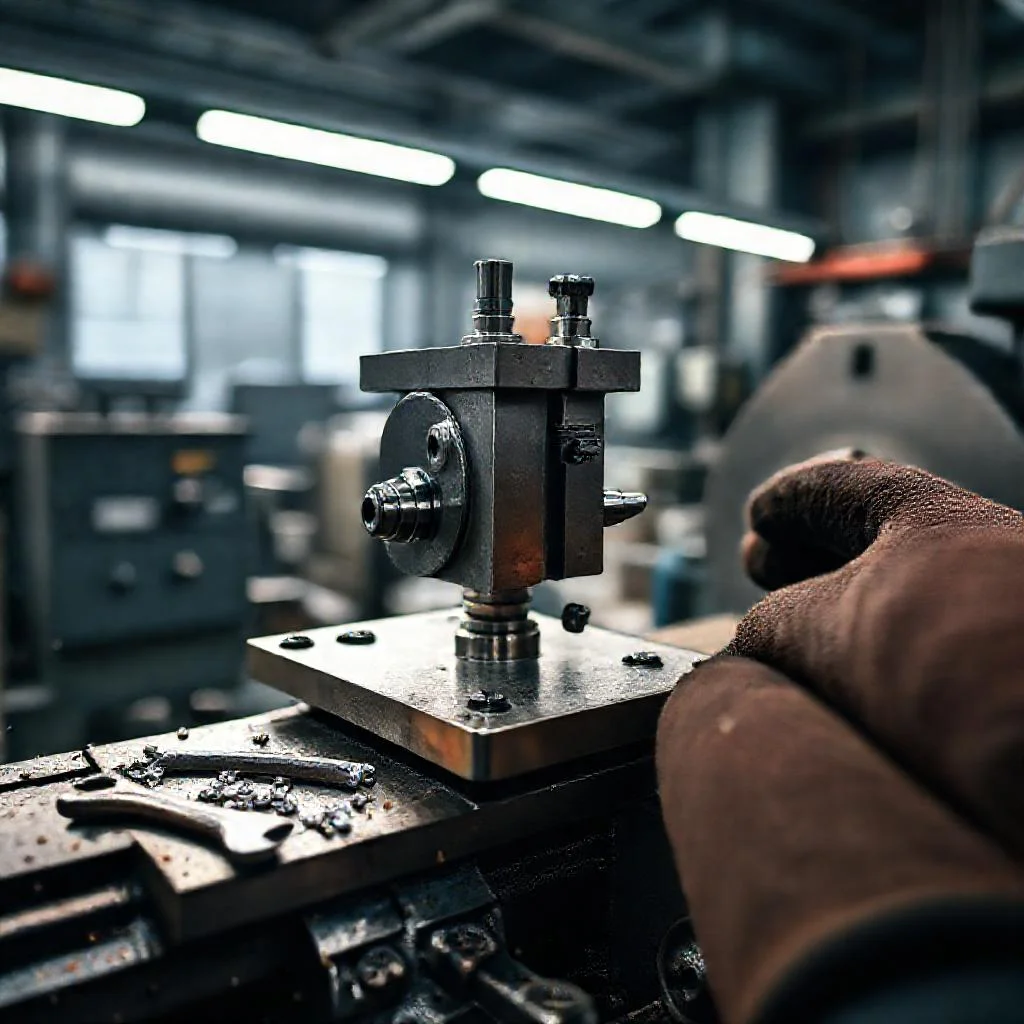

Пошаговая установка копировального узла на суппорт
Демонтируйте штатный резцедержатель, если конструкция копира предполагает его замену. Установите кронштейн на поперечные салазки, выставив его строго параллельно оси центров — перекос приведёт к односторонней погрешности профиля. Затягивайте крепёж крест-накрест, контролируя момент, чтобы не сорвать резьбу в чугуне.
Далее выставьте следящий ролик относительно шаблона: зазор подбирается по паспорту устройства, обычно в пределах 0,05–0,1 мм. Резец устанавливается по высоте центров и выводится в точку начала копирования. Пробный проход делайте на заготовке из того же материала, что и рабочие детали, — так вы сразу увидите реальную деформацию системы.
Настройка связи «шаблон — щуп — резец»
Главная интрига всей процедуры — согласование трёх элементов в единую кинематическую цепь. Сместите щуп так, чтобы его ось совпадала с осью резца по нормали к профилю, иначе получите зеркальную или масштабированную копию. Для пантографных схем коэффициент передачи задаётся соотношением плеч рычагов — здесь пригодится линейка и терпение.
После механической выставки проверьте работу под нагрузкой: включите подачу на минимальных оборотах и проследите, нет ли рывков и «закусывания» ролика на крутых участках профиля. При необходимости отрегулируйте усилие прижима пружины и смажьте трущиеся пары консистентной смазкой.
- совместите ось щупа с нормалью к контуру шаблона;
- выставьте резец строго по центру вращения заготовки;
- отрегулируйте прижим ролика без перекоса;
- выполните тестовый проход и промерьте профиль микрометром.
Техника безопасности и типовые ошибки новичков
Копировальная оснастка добавляет выступающие элементы рядом с зоной резания, поэтому уберите стружку до включения шпинделя и не поправляйте щуп «на ходу». Работайте в защитных очках: разлетающаяся стружка при фасонном точении летит непредсказуемо. Не превышайте паспортные режимы — копир не рассчитан на черновое снятие больших припусков.
Типичные промахи — игнорирование люфта в винтовой паре, применение мягкого шаблона и пренебрежение пробным проходом. Ещё одна ловушка — попытка копировать профиль с острыми внутренними углами радиусным резцом: геометрия инструмента физически не позволяет это сделать. Планируйте технологию под реальные возможности оснастки.
Освоив установку и настройку, вы открываете для своего токарного станка второе дыхание — он начинает выдавать серийную продукцию с предсказуемым качеством. А это уже совсем другая экономика мастерской.
Параметры и этапы установки копировального приспособления на токарный станок
| Этап / Параметр | Действие / Значение | Требование / Примечание |
|---|---|---|
| Тип копировальной системы | Гидрокопировальный суппорт | Для стали и чугуна, серийное производство; требует насосной станции |
| Тип копировальной системы | Механический копир с роликом-щупом | Универсальное решение для единичных и мелкосерийных работ; чувствителен к люфтам |
| Тип копировальной системы | Пантографный узел | Малые станки, дерево, пластик, цветные сплавы |
| Тип копировальной системы | Многопозиционные револьверные копиры | Сложные профили за один проход |
| Подготовка станка | Проверка направляющих станины, осевого люфта шпинделя, поперечных салазок | Копир усиливает паразитные移动; суппорт не должен «гулять» |
| Подготовка посадочных плоскостей | Протереть от стружки и масляной плёнки, обезжирить | Обязательно перед монтажом |
| Материал шаблона (копира) | Закалённая сталь, латунь, текстолит или Д16Т | Твёрже обрабатываемой заготовки; припуск на износ щупа |
| Крепление шаблона | К станине или отдельной штанге | Исключить малейшее смещение под вибрацией |
| Монтаж кронштейна | Установить на поперечные салазки | Строго параллельно оси центров; крепёж затягивать крест-накрест с контролем момента |
| Зазор следящего ролика относительно шаблона | 0,05–0,1 мм | Подбирается по паспорту устройства |
| Установка резца | По высоте центров, вывод в точку начала копирования | Строго по центру вращения заготовки |
| Согласование «шаблон — щуп — резец» | Ось щупа совместить с осью резца по нормали к профилю | Иначе — зеркальная или масштабированная копия |
| Коэффициент передачи (пантограф) | Задаётся соотношением плеч рычагов | Требуется линейка и терпение |
| Пробный проход | На заготовке из того же материала, что и рабочие детали | Позволяет увидеть реальную деформацию системы |
| Проверка под нагрузкой | Минимальные обороты, контроль рывков и «закусывания» ролика | При необходимости — регулировка усилия прижима пружины и смазка трущихся пар |
| Контроль точности | Промер профиля микрометром после тестового прохода | Обязательный этап настройки |
| Техника безопасности | Убрать стружку до включения шпинделя, не поправлять щуп «на ходу», работать в защитных очках | Не превышать паспортные режимы; копир не рассчитан на черновое снятие больших припусков |
| Типовая ошибка | Игнорирование люфта в винтовой паре | Приводит к погрешности профиля |
| Типовая ошибка | Применение мягкого шаблона | Быстрый износ копира |
| Типовая ошибка | Пренебрежение пробным проходом | Невозможно оценить деформацию системы |
| Типовая ошибка | Копирование профиля с острыми внутренними углами радиусным резцом | Геометрия инструмента физически не позволяет это сделать |
Частые вопросы об установке копировального приспособления на токарный станок
Как выбрать тип копировального приспособления для токарного станка?
Выбор зависит от задач и возможностей станка. Гидравлические копиры подходят для стали и чугуна при серийном производстве, но требуют насосной станции. Механические копиры с роликом-щупом универсальны для единичных и мелкосерийных работ. Пантографные узлы подходят для малых станков и обработки дерева, пластика и мягких металлов. Ключевой критерий — посадочные места на суппорте и доступная длина продольного хода.
Как правильно подготовить шаблон (копир) перед установкой?
Рабочий контур шаблона должен иметь припуск на износ щупа и точно соответствовать радиусу следящего ролика. Материал копира выбирают твёрже обрабатываемой заготовки: закалённая сталь, латунь, текстолит или Д16Т. Крепление шаблона к станине или отдельной штанге должно исключать малейшее смещение под вибрацией, поскольку точность копира напрямую определяет точность готовой детали.
Как установить копировальный узел на суппорт станка?
Демонтируйте штатный резцедержатель, если это предусмотрено конструкцией. Установите кронштейн на поперечные салазки строго параллельно оси центров — перекос приведёт к односторонней погрешности профиля. Крепёж затягивайте крест-накрест, контролируя момент. Затем выставьте следящий ролик относительно шаблона с зазором 0,05–0,1 мм и установите резец по высоте центров. Пробный проход делайте на заготовке из того же материала, что и рабочие детали.
Как согласовать работу шаблона, щупа и резца?
Сместите щуп так, чтобы его ось совпадала с осью резца по нормали к профилю — иначе получите зеркальную или масштабированную копию. Для пантографных схем коэффициент передачи задаётся соотношением плеч рычагов. После механической выставки проверьте работу под нагрузкой на минимальных оборотах: не должно быть рывков и закусывания ролика на крутых участках профиля. При необходимости отрегулируйте усилие прижима пружины и смажьте трущиеся пары.
Какие типовые ошибки допускают новички при установке копира?
Самые частые промахи: игнорирование люфта в винтовой паре суппорта, применение мягкого шаблона, пренебрежение пробным проходом. Ещё одна ловушка — попытка копировать профиль с острыми внутренними углами радиусным резцом: геометрия инструмента физически не позволяет это сделать. Также опасно превышать паспортные режимы резания — копир не рассчитан на черновое снятие больших припусков. Уберите стружку до включения шпинделя и не поправляйте щуп на ходу.
