Диагностика: почему шпиндель вибрирует и как отличить биение от дисбаланса
Вибрация на фрезере редко появляется «на пустом месте» — она всегда сигнал о конкретной неисправности. Прежде чем хвататься за индикатор, стоит разделить два принципиально разных дефекта: радиальное/осевое биение (геометрическая неточность посадки) и дисбаланс масс (центробежная сила от неуравновешенного ротора). Опытный оператор различает их на слух и по характеру вибрации: биение даёт постоянный «стук» на низких оборотах, дисбаланс нарастает пропорционально квадрату скорости вращения.

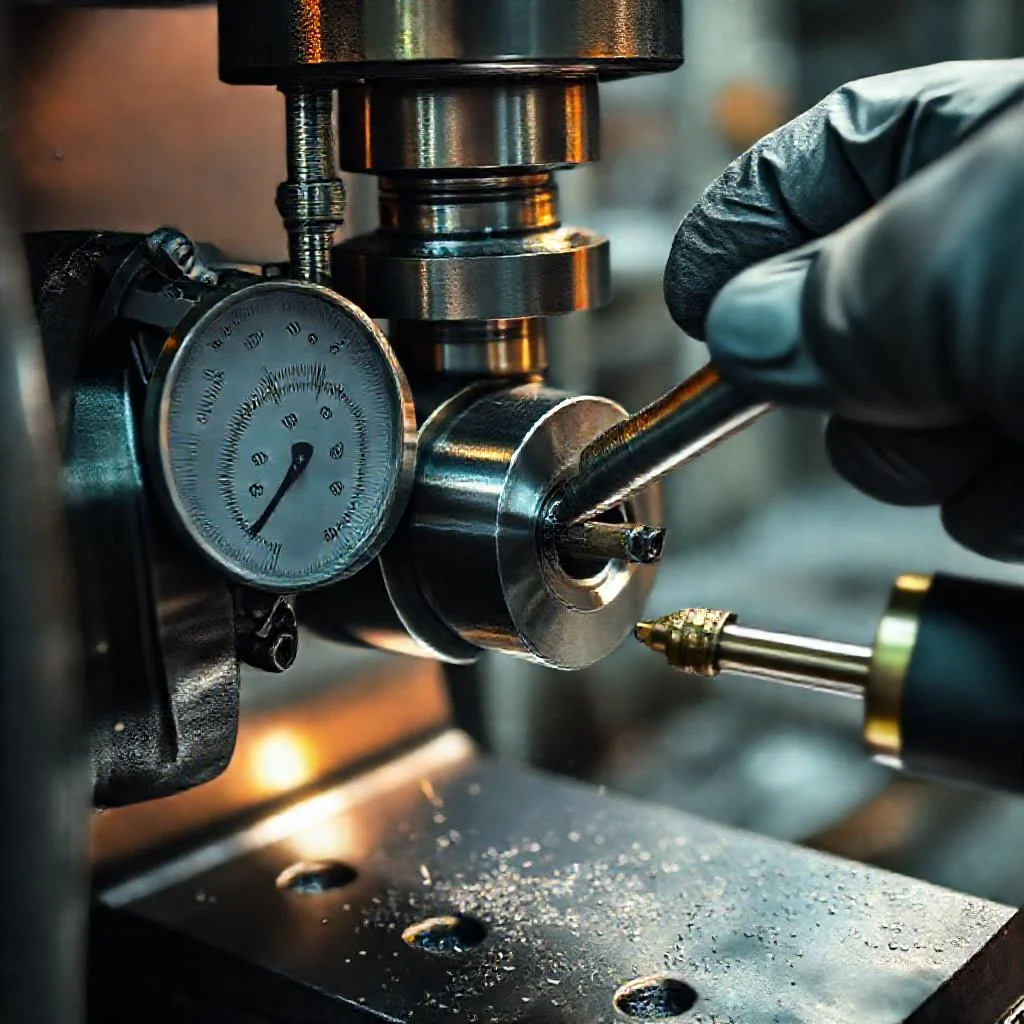

Первичная проверка занимает минуты: закрепите индикатор часового типа на магнитной стойке, уперев щуп в контрольную поверхность оправки, и медленно прокрутите вал рукой. Отклонение стрелки на 0,01–0,02 мм уже критично для чистовых операций. Если на холостом ходу вибрация отсутствует, а под нагрузкой появляется — проблема в инструменте или режимах резания, а не в самом двигателе.
Измерение биения: индикатор, оправка и правильная точка замера
Голословная оценка «на ощупь» здесь не работает — нужен измерительный инструмент с ценой деления не хуже 0,01 мм. Замеры снимают в трёх плоскостях: у основания конуса шпинделя, на средней части оправки и максимально близко к режущей кромке. Такая схема сразу показывает, где кроется дефект — в посадочном конусе, в самой оправке или в дисбалансе сборки.
Чистота поверхностей перед измерением — половина успеха. Микроскопическая стружка или задир на конусе дают погрешность, которую потом принимают за биение вала. Протрите конус безворсовой салфеткой, проверьте отсутствие забоин и только затем заводите оправку.
- Индикатор ИЧ-10 или цифровой с шагом 0,001 мм — база для точной диагностики.
- Магнитная стойка с жёстким креплением — исключает паразитные колебания самой стойки.
- Эталонная оправка (тест-бар) — отделяет биение шпинделя от биения инструмента.
- Тахометр — фиксирует обороты, на которых вибрация максимальна.
Механические причины: конус, подшипники и посадка оправки
Львиная доля случаев связана с износом посадочного конуса шпинделя. Даже микроскопическая выработка или наклёп от многократной смены инструмента смещает ось вращения на десятки микрон. Решение — проточка конуса на месте (on-site) или замена шпиндельного узла, если износ превышает допустимые допуски производителя.
Подшипники шпинделя — второй по частоте виновник. Радиально-упорные пары со временем теряют предварительный натяг, появляется люфт, который под нагрузкой превращается в отчётливое биение. Диагностируется просто: покачайте вал рукой при выключенном станке — осевой или радиальный ход выдаст изношенную опору.
«Точность шпинделя живёт не в подшипнике, а в допуске его посадки. Микрон люфта на валу превращается в сотку на кромке фрезы — и это уже брак детали.»
Балансировка ротора и сборки «оправка — инструмент»
На оборотах свыше 12 000 об/мин дисбаланс становится главенствующим фактором вибрации. Даже идеально ровный вал «забьёт» при установке тяжёлой оправки с перекосом масс. Балансировка выполняется на специальном станке в двух плоскостях с указанием класса точности — для высокоскоростной обработки это G2.5 и выше по ISO 1940.
Важный нюанс: балансировать нужно именно сборку, а не детали по отдельности. Смещение фрезы в цанге на пару микрон меняет распределение масс, и результаты раздельной балансировки теряют смысл. Используйте гидропластовые или термозажимные патроны — они дают минимальный эксцентриситет и повторяемость при смене инструмента.
Электроника и привод: когда причина не в «железе»
Иногда механика ни при чём, а вибрация обусловлена работой частотного преобразователя или настройками сервопривода. Неверные параметры ШИМ, битые энкодерные сигналы или неправильная коммутация обмоток дают пульсацию момента, воспринимаемую как биение. Проверьте параметры драйвера, состояние экранов и заземления силовых кабелей.
Если вал вращается рывками или «плывёт» по оборотам под нагрузкой — виноват привод или датчик обратной связи, а не подшипники. Осциллограмма тока фаз быстро расставит точки над i.
Профилактика: как не возвращаться к проблеме каждые полгода
Регламентное обслуживание шпинделя дешевле аварийного ремонта в разы. Фиксируйте наработку в моточасах, меняйте смазку по паспорту производителя, контролируйте усилие затяжки цанг и состояние конуса после каждой смены инструмента. Ведите журнал замеров биения — динамика покажет приближение износа до критической точки.
Храните оправки в вертикальном положении в специальных стойках, не допускайте ударов по конусу, избегайте работы «на сухую» без СОЖ при высоких оборотах. Эти простые правила сохраняют точность узла годами и окупаются отсутствием внезапных остановок производства.
Сравнение видов биения и методы их устранения
| Параметр | Радиальное/осевое биение | Дисбаланс масс |
|---|---|---|
| Причина | Геометрическая неточность посадки | Центробежная сила от неуравновешенного ротора |
| Характер вибрации | Постоянный «стук» на низких оборотах | Нарастает пропорционально квадрату скорости вращения |
| Порог критичности | Отклонение 0,01–0,02 мм критично для чистовых операций | Главенствующий фактор при оборотах свыше 12 000 об/мин |
| Метод устранения | Проточка конуса on-site или замена шпиндельного узла; замена/регулировка подшипников | Балансировка сборки в двух плоскостях, класс G2.5 и выше по ISO 1940 |
Точки замера биения и их диагностическое значение
| Точка замера | Что выявляет |
|---|---|
| У основания конуса шпинделя | Дефект в посадочном конусе |
| На средней части оправки | Дефект самой оправки |
| Максимально близко к режущей кромке | Дисбаланс сборки |
Измерительный инструмент для диагностики биения
| Инструмент | Назначение |
|---|---|
| Индикатор ИЧ-10 или цифровой с шагом 0,001 мм | База для точной диагностики |
| Магнитная стойка с жёстким креплением | Исключает паразитные колебания самой стойки |
| Эталонная оправка (тест-бар) | Отделяет биение шпинделя от биения инструмента |
| Тахометр | Фиксирует обороты, на которых вибрация максимальна |
Причины биения и способы их устранения
| Источник проблемы | Симптом | Решение |
|---|---|---|
| Износ посадочного конуса шпинделя | Смещение оси вращения на десятки микрон из-за выработки или наклёпа | Проточка конуса on-site или замена шпиндельного узла при превышении допусков |
| Подшипники шпинделя | Потеря предварительного натяга, люфт, осевой или радиальный ход вала | Замена изношенной опоры |
| Дисбаланс сборки «оправка — инструмент» | Вибрация при оборотах свыше 12 000 об/мин | Балансировка сборки в двух плоскостях, класс G2.5 и выше; гидропластовые или термозажимные патроны |
| Электроника и привод | Пульсация момента, рывки, «плавание» оборотов под нагрузкой | Проверка параметров драйвера, состояния экранов и заземления силовых кабелей, осциллограмма тока фаз |
Частые вопросы по устранению биения вала фрезерного двигателя
Как отличить биение вала от дисбаланса ротора?
Биение — это геометрическая неточность посадки, проявляющаяся постоянным «стуком» на низких оборотах. Дисбаланс — центробежная сила от неуравновешенного ротора, которая нарастает пропорционально квадрату скорости вращения.
Чем и как правильно измерить биение шпинделя?
Используйте индикатор часового типа с ценой деления не хуже 0,01 мм на жёсткой магнитной стойке. Замеры снимают в трёх плоскостях: у основания конуса шпинделя, на средней части оправки и максимально близко к режущей кромке, предварительно очистив конус безворсовой салфеткой.
Какие механические причины чаще всего вызывают биение вала?
Основные причины — износ посадочного конуса шпинделя (выработка, наклёп) и потеря предварительного натяга радиально-упорных подшипников. Люфт проверяется покачиванием вала рукой при выключенном станке; изношенный конус протачивают на месте или меняют шпиндельный узел.
Почему важно балансировать сборку «оправка — инструмент», а не отдельные детали?
Смещение фрезы в цанге на пару микрон меняет распределение масс, поэтому раздельная балансировка теряет смысл. На оборотах свыше 12 000 об/мин балансируют именно сборку в двух плоскостях до класса G2.5 и выше по ISO 1940, используя гидропластовые или термозажимные патроны.
Может ли вибрация быть вызвана электроникой, а не механикой?
Да. Неверные параметры ШИМ, битые энкодерные сигналы, неправильная коммутация обмоток или проблемы с заземлением силовых кабелей дают пульсацию момента, воспринимаемую как биение. Проверьте параметры драйвера и снимите осциллограмму тока фаз.
