Почему микрон превращается в миллиметр: природа радиального биения
Любая токарная обработка начинается с вращения заготовки, и если ось шпинделя хоть на сотку смещена относительно идеальной траектории, резец начинает «гулять» по диаметру. Радиальное биение — это не просто вибрация: это системная ошибка, которая накапливается с каждым оборотом, превращая чистовой проход в брак. Опытный станочник слышит проблему задолго до того, как увидит отклонение на микрометре — по характерному гулу и ритмичному «биению» стрелки индикатора.
Причины кроются в трёх плоскостях: износ опорных элементов, геометрия посадочных мест и качество самой оснастки. Прежде чем хвататься за ключи, важно понять, где именно теряется точность — в подшипниковом узле, в патроне или в приводном ремне. Диагностика занимает меньше времени, чем слепая разборка узла, и экономит ресурс дорогостоящих деталей.
Диагностика: измеряем, а не угадываем

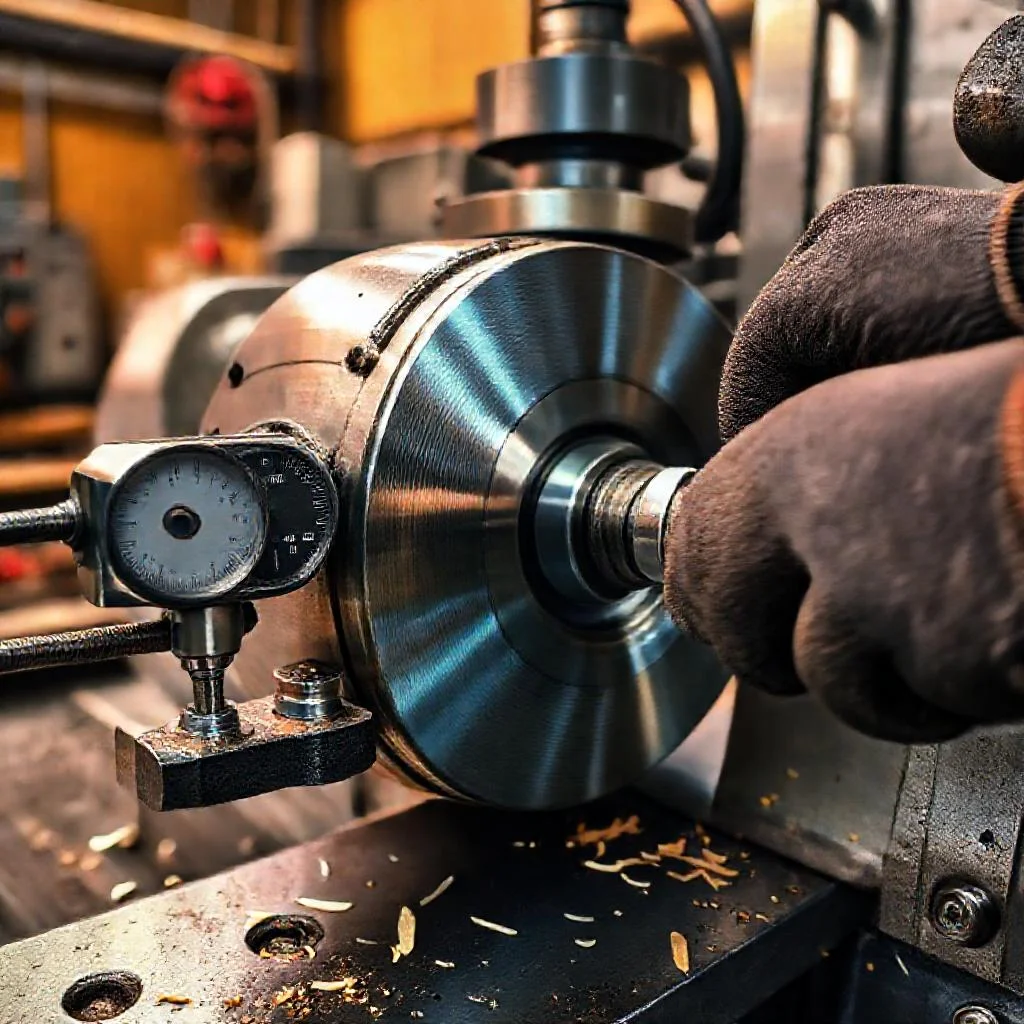

Первый инструмент мастера — индикатор часового типа на магнитной стойке. Установите щуп перпендикулярно контролируемой поверхности, будь то посадочный конус шпинделя, фланец или наружная шейка. Прокрутите вал вручную на полный оборот и зафиксируйте максимальную амплитуду — это и есть фактическая величина отклонения. Для разных классов станков нормы отличаются: у прецизионных моделей допуск может быть в пределах 3–5 мкм, у универсальных — до 15–20 мкм.
Важно разделить биение самого шпинделя и биение, вносимое патроном или оправкой. Снимите оснастку и повторите замер по чистой посадочной поверхности. Если стрелка успокоилась — виноват патрон, и ремонт шпиндельного узла не требуется. Если нет — проблема внутри передней или задней опоры. Такой метод исключения избавляет от лишних затрат и направляет усилия точно в цель.
Регулировка подшипниковых опор: точность под контролем
Классическая схема токарного станка включает переднюю опору с коническими роликоподшипниками и заднюю с упорным или радиальным узлом. Осевой зазор регулируется гайками или шайбами, а радиальный — предварительным натягом. Перетяжка приводит к перегреву и ускоренному износу дорожек качения, недотяжка даёт люфт и то самое биение. Золотая середина находится эмпирически: после подтяжки шпиндель должен вращаться от руки с небольшим усилием, а после прогрева на рабочих оборотах температура корпуса не должна превышать 40–50 °C.
Для конических роликовых подшипников критично контролировать не только натяг, но и равномерность прилегания роликов. Если после регулировки биение осталось, стоит проверить состояние дорожек — раковины, натиры и цвет побежалости говорят о том, что узел отработал своё. В таких случаях никакая настройка не вернёт точность, требуется замена опор с последующей притиркой по месту.
Шпиндель токарного станка — это сердце точности. Пока его ось совпадает с осью вращения заготовки, любая стружка ложится туда, куда её направил мастер. Стоит сердцу сбиться с ритма — и металл перестаёт слушаться.
Типичные ошибки, которые усугубляют биение
Многие пытаются «вылечить» отклонение подтяжкой гаек без предварительной очистки посадочных поверхностей. Микроскопическая стружка или задир на фланце создают перекос, который сложно заметить визуально, но индикатор его фиксирует мгновенно. Другая крайность — использование ударного инструмента при демонтаже подшипников: деформация сепаратора или дорожки сводит на нет всю последующую юстировку.
- Игнорирование температурного режима при регулировке — натяг, выставленный «на холодную», после прогрева превращается в перетяжку.
- Замена подшипников без проверки соосности посадочных отверстий в корпусе — новый узел садится с тем же перекосом.
- Применение патрона с изношенными кулачками — биение заготовки списывают на шпиндель, хотя виновата оснастка.
- Отсутствие контрольных замеров после каждого этапа сборки — ошибку обнаруживают только на финише, когда разбирать всё заново уже поздно.
Отдельно стоит упомянуть натяжение ремня привода. Слишком тугой ремень создаёт радиальную нагрузку на передний подшипник, слишком слабый — провоцирует проскальзывание и неравномерный износ шкива. Оба фактора косвенно влияют на точность вращения, поэтому проверку ременной передачи включают в общий регламент обслуживания.
Профилактика и культура обслуживания
Устранение биения — это разовая операция, а вот его предотвращение — ежедневная привычка. Регулярная смазка согласно паспорту станка, контроль температуры опор после смены, очистка посадочных конусов перед установкой оснастки — эти простые действия продлевают жизнь шпиндельного узла на годы. Записывайте показания индикатора в журнал: динамика отклонений расскажет о состоянии узла больше, чем разовый замер.
Если биение появилось внезапно, без постепенного роста, ищите внешнюю причину: удары при установке тяжёлой заготовки, работа с дисбалансной оснасткой, попадание абразива в смазку. Раннее обнаружение таких инцидентов позволяет обойтись регулировкой, а не капитальным ремонтом. Точность токарной обработки — это результат дисциплины, а не удачи.
Сравнение параметров диагностики и устранения радиального биения шпинделя токарного станка
| Параметр / Этап | Значение / Действие |
|---|---|
| Причины биения | Износ опорных элементов; геометрия посадочных мест; качество оснастки |
| Инструмент диагностики | Индикатор часового типа на магнитной стойке |
| Положение щупа | Перпендикулярно контролируемой поверхности (посадочный конус шпинделя, фланец, наружная шейка) |
| Метод замера | Прокрутить вал вручную на полный оборот, зафиксировать максимальную амплитуду |
| Допуск для прецизионных моделей | 3–5 мкм |
| Допуск для универсальных станков | до 15–20 мкм |
| Разделение источников биения | Снять оснастку и повторить замер по чистой посадочной поверхности: если стрелка успокоилась — виноват патрон; если нет — проблема внутри передней или задней опоры |
| Схема опор | Передняя — конические роликоподшипники; задняя — упорный или радиальный узел |
| Регулировка осевого зазора | Гайками или шайбами |
| Регулировка радиального зазора | Предварительным натягом |
| Последствия перетяжки | Перегрев и ускоренный износ дорожек качения |
| Последствия недотяжки | Люфт и биение |
| Критерий правильной подтяжки | Шпиндель вращается от руки с небольшим усилием |
| Температура корпуса после прогрева на рабочих оборотах | Не выше 40–50 °C |
| Признаки износа дорожек подшипников | Раковины; натиры; цвет побежалости |
| Действие при износе дорожек | Замена опор с последующей притиркой по месту |
| Типичные ошибки | Подтяжка гаек без очистки посадочных поверхностей; использование ударного инструмента при демонтаже подшипников; игнорирование температурного режима; замена подшипников без проверки соосности посадочных отверстий; применение патрона с изношенными кулачками; отсутствие контрольных замеров после каждого этапа сборки |
| Влияние натяжения ремня привода | Слишком тугой — радиальная нагрузка на передний подшипник; слишком слабый — проскальзывание и неравномерный износ шкива |
| Профилактика | Регулярная смазка согласно паспорту станка; контроль температуры опор после смены; очистка посадочных конусов перед установкой оснастки; запись показаний индикатора в журнал |
| Внезапное появление биения — внешние причины | Удары при установке тяжёлой заготовки; работа с дисбалансной оснасткой; попадание абразива в смазку |
| Результат раннего обнаружения инцидентов | Обойтись регулировкой, а не капитальным ремонтом |
Частые вопросы по устранению радиального биения шпинделя токарного станка
Как правильно измерить радиальное биение шпинделя токарного станка?
Используйте индикатор часового типа на магнитной стойке. Установите щуп перпендикулярно контролируемой поверхности: посадочному конусу шпинделя, фланцу или наружной шейке. Прокрутите вал вручную на полный оборот и зафиксируйте максимальную амплитуду отклонения. Для прецизионных станков допуск составляет 3–5 мкм, для универсальных — до 15–20 мкм.
Как определить, что причина биения — патрон, а не сам шпиндель?
Снимите оснастку и повторите замер по чистой посадочной поверхности шпинделя. Если стрелка индикатора успокоилась — виноват патрон или оправка, и ремонт шпиндельного узла не требуется. Если биение сохраняется — проблема внутри передней или задней опоры шпинделя.
Как отрегулировать подшипниковые опоры шпинделя, чтобы устранить биение?
Осевой зазор регулируется гайками или шайбами, радиальный — предварительным натягом. Перетяжка ведёт к перегреву и ускоренному износу дорожек качения, недотяжка даёт люфт и биение. После подтяжки шпиндель должен вращаться от руки с небольшим усилием, а после прогрева на рабочих оборотах температура корпуса не должна превышать 40–50 °C.
Какие типичные ошибки усугубляют радиальное биение шпинделя?
Подтяжка гаек без очистки посадочных поверхностей — микроскопическая стружка или задир на фланце создают незаметный перекос. Использование ударного инструмента при демонтаже подшипников деформирует сепаратор или дорожку. Игнорирование температурного режима приводит к перетяжке после прогрева. Замена подшипников без проверки соосности посадочных отверстий сохраняет прежний перекос. Применение патрона с изношенными кулачками ошибочно списывают на шпиндель. Отсутствие контрольных замеров после каждого этапа сборки выявляет ошибку только на финише.
Как натяжение приводного ремня влияет на биение шпинделя?
Слишком тугой ремень создаёт радиальную нагрузку на передний подшипник, слишком слабый провоцирует проскальзывание и неравномерный износ шкива. Оба фактора косвенно влияют на точность вращения, поэтому проверку ременной передачи включают в общий регламент обслуживания станка.
