Почему щетки изнашиваются быстрее, чем вы ожидаете
Электродвигатель ручного фрезера работает в режиме постоянных пиковых нагрузок: плотный массив дуба, выборка паза за один проход, забившийся стружкой коллектор. Графитовые или медно-графитовые щетки при этом принимают на себя всю коммутацию, стираясь буквально за десятки моточасов интенсивной работы.
Производители обычно закладывают ресурс расходников на 100–200 часов, но реальный износ зависит от класса инструмента, силы прижима и качества охлаждения. Полное стирание графита или заклинивание щетки в держателе почти гарантированно приводит к выгоранию ламелей коллектора — а это уже ремонт, несовместимый с жизнью якоря.
Симптомы, которые нельзя игнорировать
Первый тревожный звонок — нестабильные обороты под нагрузкой и запах горелой изоляции. Электроника плавного пуска или поддержания скорости маскирует проблему, поэтому на ранних стадиях диагностика затруднена. Искрение в зоне коллектора через вентиляционные окна — уже поздняя стадия.
Вот характерные признаки, при которых нужна немедленная ревизия щеточно-коллекторного узла:
- двигатель глохнет при подаче фрезы или «чихает» на холостых;
- на корпусе появился нагар, а из дефлекторов летит графитовая пыль;
- слышен ритмичный щелчок или гул, усиливающийся с прогревом;
- мощность упала на 20–30% при том же режиме фрезерования;
- после остывания инструмент снова работает — классический признак подгоревших щеток.
Подготовка и разборка: где чаще всего ошибаются
Прежде чем открутить хотя бы один винт, убедитесь, что фрезер отключен от сети и кнопка зафиксирована в положении «выкл». Сфотографируйте порядок разборки — пластиковые защелки корпуса хрупкие, а пружины щеткодержателей норовят улететь под верстак.
Понадобятся: набор отверток с точным соответствием шлицам, мультиметр для проверки сопротивления обмоток, ламельная пилка или мелкая наждачка для чистки коллектора, а также мягкая кисть и сжатый воздух. Работайте на светлом однотонном фоне — графитовая пыль и мелкие пружины теряются молниеносно.
Щетка — это расходник стоимостью в чашку кофе, а якорь — половина цены инструмента. Меняя вовремя первый, вы защищаете второй.
Замена щеток: пошаговый алгоритм

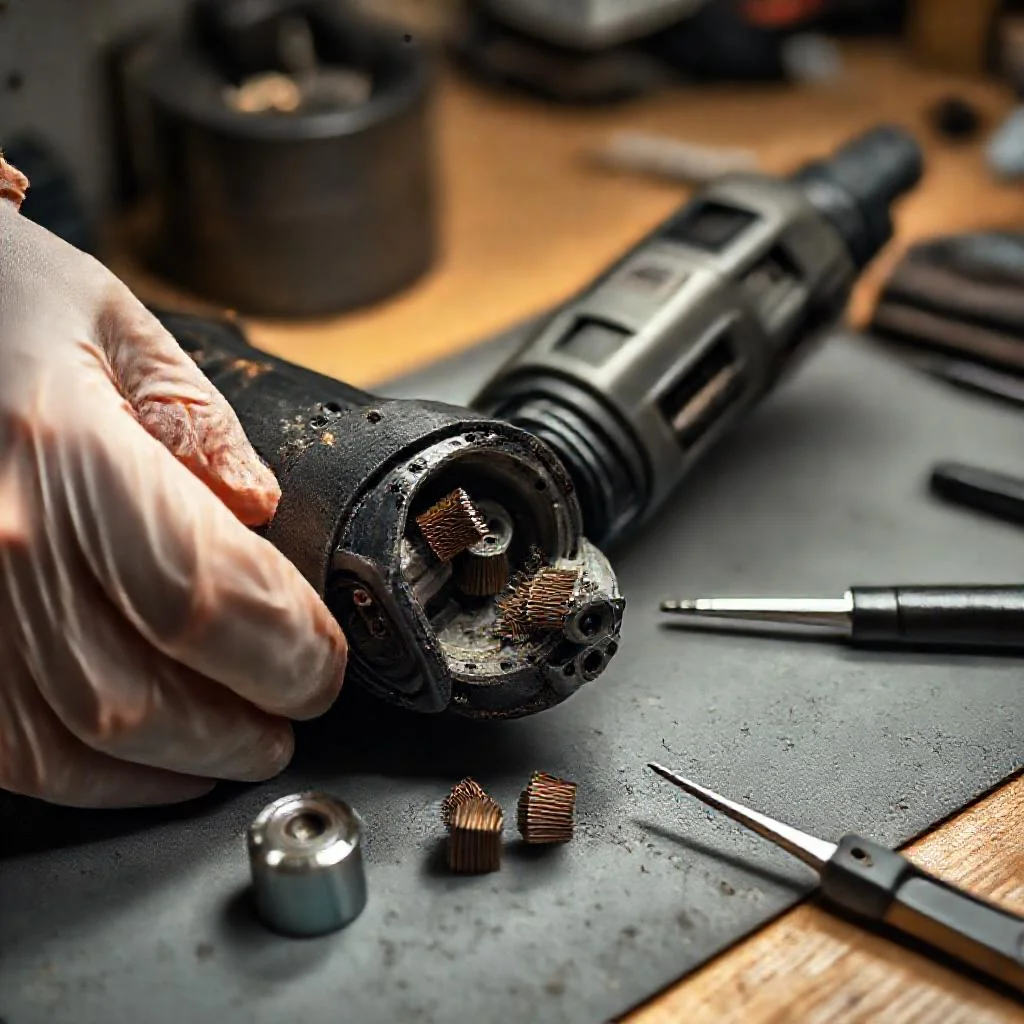

Щеткодержатели у большинства ручных фрезеров расположены по бокам корпуса двигателя и закрыты пластиковыми или металлическими крышками. Открутив их, вы увидите колодцы, куда вставлены графитовые бруски с прижимными пружинами. Извлеките старые щетки, оцените износ: если остаточная длина меньше 5–7 мм или рабочая кромка скошена неравномерно — замена неизбежна.
Проверьте состояние коллектора: потемневшие ламели зачистите ламельной пилкой строго по окружности, продуйте межламельные пазы. Установите новые щетки той же марки и зернистости, что и заводские, — универсальные аналоги часто «съедают» коллектор. Затем притрите их на холостом ходу в течение 10–15 минут без нагрузки.
Притирка, обкатка и типичные ошибки новичков
Свежеустановленные щетки не дают полного контакта с коллектором сразу. Первые минуты возможен усиленный искровой разряд — это нормально. Дайте инструменту поработать на средних оборотах, периодически меняя направление и избегая резких ускорений. Так формируется зеркальная поверхность прилегания.
Частые промахи: установка щеток «на глаз» без проверки совпадения радиусов, использование слишком твердого графита (греется коллектор) или слишком мягкого (стирается за час), игнорирование пыли внутри корпуса. После замены обязательно продуйте весь тракт охлаждения — остаточная стружка ускоряет повторный износ.
Профилактика: как продлить жизнь узлу
Регулярная ревизия каждые 40–50 часов работы выявит износ на ранней стадии, когда замена занимает 15 минут и не требует разборки половины корпуса. Не работайте фрезером «на пределе» — перегрузка по току ускоряет электроэрозию коллектора в разы.
Держите инструмент в чистоте, вовремя меняйте смазку в подшипниках и не допускайте работы без фрезы на максимальных оборотах: вибрация без нагрузки расшатывает щеткодержатели. При грамотном обслуживании узел спокойно отрабатывает 2–3 полных комплекта щеток до первой серьезной ревизии якоря.
Сравнение параметров щеточно-коллекторного узла ручного фрезера
| Параметр | Значение / Норма | Критическое состояние | Последствие игнорирования |
|---|---|---|---|
| Ресурс щеток (заявленный производителем) | 100–200 часов | Стирание за десятки моточасов при интенсивной работе | Выгорание ламелей коллектора |
| Остаточная длина щетки | Более 5–7 мм | Менее 5–7 мм | Неизбежная замена щеток |
| Рабочая кромка щетки | Ровная, без перекосов | Неравномерно скошена | Неизбежная замена щеток |
| Падение мощности | Без изменений | 20–30% при том же режиме фрезерования | Немедленная ревизия узла |
| Периодичность регулярной ревизии | Каждые 40–50 часов работы | Отсутствие ревизии | Ускоренный износ, сложный ремонт |
| Время притирки новых щеток (холостой ход) | 10–15 минут без нагрузки | Работа под нагрузкой сразу | Усиленный искровой разряд, плохое прилегание |
| Отдача узла при грамотном обслуживании | 2–3 полных комплекта щеток до ревизии якоря | Менее одного комплекта | Преждевременная замена якоря |
Симптомы и их диагностическое значение
| Симптом | Стадия проблемы | Требуемое действие |
|---|---|---|
| Нестабильные обороты под нагрузкой и запах горелой изоляции | Первый тревожный звонок (ранняя) | Ревизия узла (диагностика затруднена из-за электроники плавного пуска) |
| Двигатель глохнет при подаче фрезы или «чихает» на холостых | Требуется немедленная ревизия | Немедленная ревизия щеточно-коллекторного узла |
| Нагар на корпусе, графитовая пыль из дефлекторов | Требуется немедленная ревизия | Немедленная ревизия щеточно-коллекторного узла |
| Ритмичный щелчок или гул, усиливающийся с прогревом | Требуется немедленная ревизия | Немедленная ревизия щеточно-коллекторного узла |
| Падение мощности на 20–30% | Требуется немедленная ревизия | Немедленная ревизия щеточно-коллекторного узла |
| После остывания инструмент снова работает | Классический признак подгоревших щеток | Немедленная ревизия щеточно-коллекторного узла |
| Искрение в зоне коллектора через вентиляционные окна | Поздняя стадия | Немедленная ревизия, риск выгорания ламелей |
Инструменты и материалы для замены щеток
| Наименование | Назначение |
|---|---|
| Набор отверток с точным соответствием шлицам | Разборка корпуса и крышек щеткодержателей |
| Мультиметр | Проверка сопротивления обмоток |
| Ламельная пилка или мелкая наждачка | Чистка коллектора |
| Мягкая кисть и сжатый воздух | Очистка от графитовой пыли и стружки |
| Новые щетки той же марки и зернистости | Замена изношенных щеток |
Типичные ошибки при замене и их последствия
| Ошибка | Последствие |
|---|---|
| Установка щеток «на глаз» без проверки совпадения радиусов | Неполный контакт с коллектором |
| Использование слишком твердого графита | Перегрев коллектора |
| Использование слишком мягкого графита | Стирание щетки за час |
| Игнорирование пыли внутри корпуса | Ускоренный повторный износ |
| Универсальные аналоги вместо заводской марки | «Съедают» коллектор |
| Работа без фрезы на максимальных оборотах | Вибрация расшатывает щеткодержатели |
Частые вопросы о замене щеток двигателя ручного фрезера
Как понять, что щетки двигателя ручного фрезера пора менять?
О неисправности свидетельствуют нестабильные обороты под нагрузкой, запах горелой изоляции, искрение в зоне коллектора, ритмичный щелчок или гул, падение мощности на 20–30% и ситуация, когда после остывания инструмент снова работает. Также проверьте износ: если остаточная длина щетки меньше 5–7 мм или рабочая кромка скошена неравномерно, замена неизбежна.
Что нужно подготовить для замены щеток фрезера?
Понадобятся набор отверток с точным соответствием шлицам, мультиметр для проверки сопротивления обмоток, ламельная пилка или мелкая наждачка для чистки коллектора, мягкая кисть и сжатый воздух. Работайте на светлом однотонном фоне: графитовая пыль и мелкие пружины теряются быстро. Перед разборкой отключите фрезер от сети, зафиксируйте кнопку в положении «выкл» и сфотографируйте порядок разборки.
Как правильно заменить щетки и притереть их после установки?
Щеткодержатели обычно расположены по бокам корпуса двигателя под пластиковыми или металлическими крышками. Извлеките старые щетки, очистите коллектор ламельной пилкой строго по окружности и продуйте межламельные пазы. Установите новые щетки той же марки и зернистости, что и заводские, затем притрите их на холостом ходу 10–15 минут без нагрузки на средних оборотах, периодически меняя направление и избегая резких ускорений.
Можно ли ставить универсальные щетки вместо заводских?
Нет, лучше устанавливать щетки той же марки и зернистости, что и заводские. Универсальные аналоги часто «съедают» коллектор. Также не стоит использовать слишком твердый графит — коллектор будет греться, или слишком мягкий — щетка сотрется за час.
Как продлить срок службы щеток и щеточно-коллекторного узла?
Проводите регулярную ревизию каждые 40–50 часов работы, чтобы выявлять износ на ранней стадии. Не работайте фрезером «на пределе», держите инструмент в чистоте, вовремя меняйте смазку в подшипниках и не допускайте работы без фрезы на максимальных оборотах. После замены обязательно продувайте весь тракт охлаждения, так как остаточная стружка ускоряет повторный износ.
